WindPerfectDX
简介:是一套专为建筑、景观、城市规划,并针对BIM和GIS所设计开发的三次元热流解析软件。不需具备专家级的流体计算能力,通过简单易用的模型接口及建模模块,设计者及规划师就能实现及体验以高效率及高画质的建模性能。
何谓WindPerfect
WindPerfect是个人计算机上即可稳定运转的具有多种性能的3次元热流体解析程序。Wind Perfect在建筑环境领域非常专攻。我们开发Wind Perfect的小组成员们,都是建筑环境领域出身的工程师。他们将他们的专业经验、工程需求和IT技术结合起来,不断的完善Wind Perfect。
Wind Perfect是功能完美的CFD软件,功能完备,包括前处理程序,计算核心,后处理程序。前处理程序中,包含了GIS读取接口,自动网格模块以及水体、植被、防风格栅等专业组件。
Wind Perfect采用了自动网格空间的技术,让“网格”这一最复杂的过程,变成了最简单的过程。除此以外,Wind Perfect的运算性能非常高。在一台并非专为CFD准备的普通的商务办公用的计算机上(2G内存,Core 2 CPU),Wind Perfect即可做到400万网格。在工作站上,Wind Perfect可以达到一千万网格,最重要的是,在网格达到千万级以后,仍然可以保证操作流畅,不会出现“卡”的现象。通过运用Wind Perfect,可以为建筑环境领域中的业主、开发商、咨询公司、设计公司、工程公司提供良好的可视化信息和定量信息,协助他们达到最优化设计为了解决更难的问题,我们会不断地更新热流体软件,让其达到完美。

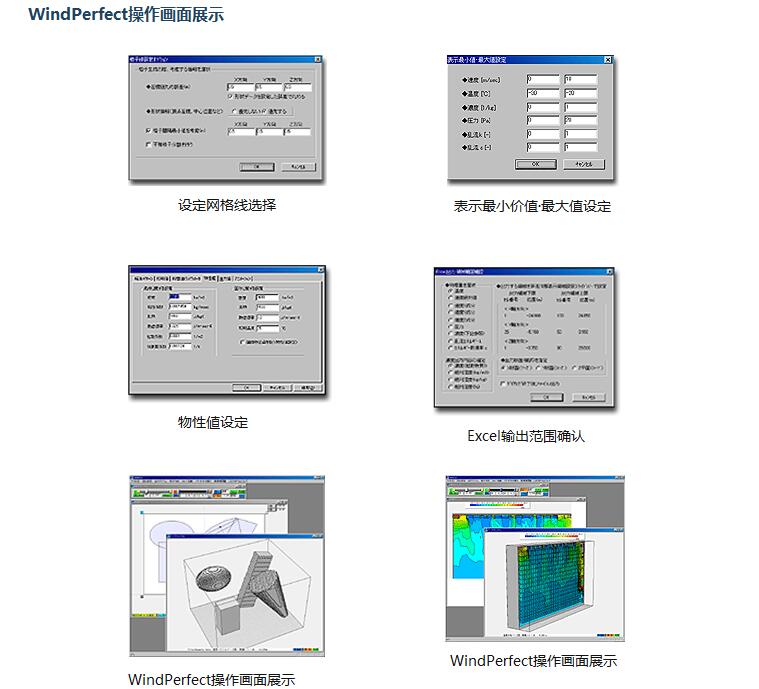

简单理解的专业化接口
离散化手法∶ 采用最具有公认的Cartesian有限体积法
可计算的物理量∶ 速度,压力,温度,浓度,湿度(气体·液体),辐射热量等
网格生成∶ 可选择自动、半自动、或是手动设定,数据保存简便
GIS资料输入∶ RAMSe, 国土数值情报等
CAD资料输入∶ DXF(3DFACE, POLYLINE)等
图像显示功能∶ 可将建筑规划的平面规划图置于操作窗口的背景位置,方便建模设定
边界条件∶ 快速设定风环境、热岛、自然通风、空调等领域的边界条件
常用内置组件化∶ 喷嘴、地板送风、循环风扇、防风栅栏、植栽等复杂的设定可简单一体化设定
Power Law风速设定∶ 自然风流入边界条件的标准设定
参数的设定∶ 参数、物性值等的设定,并使复杂的输入简单化
计算∶ 计算流程控制器可以让计算机对不同的工况进行计算流程规划,然后使其自动运行
多尺度网格∶ 多尺度网格是风环境模拟里面最重要的利器,自动对网格进行远疏近密的处理。
连续解析∶ 温度,浓度扩散,湿度,紊流计算等的耦合解析
双重(dual)表示∶断面图及3D视图的纵横断面同时表示,方便报告和PPT的写作

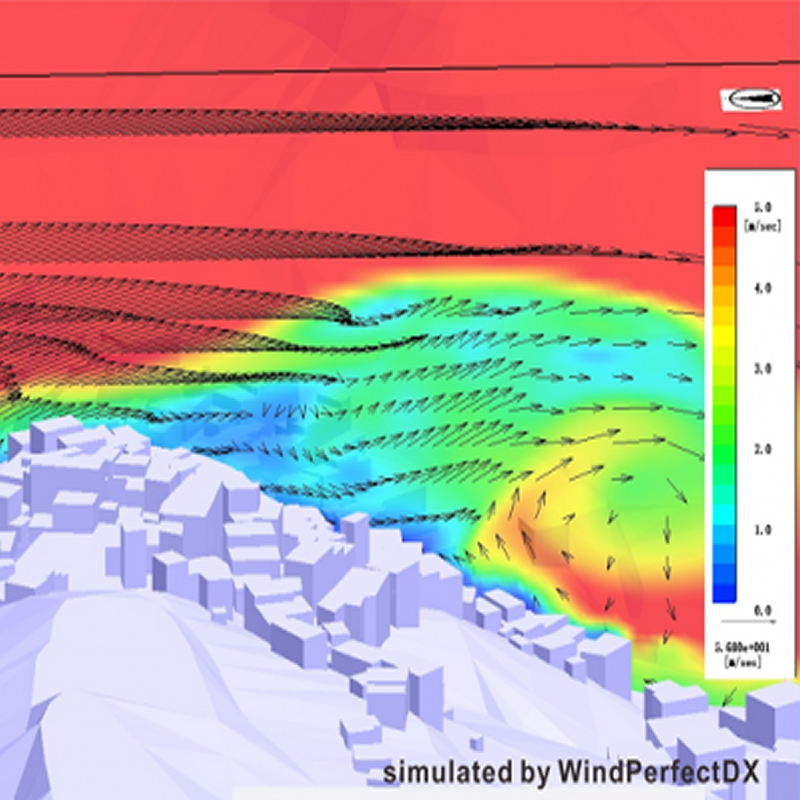

可使化机能∶流速矢量,颜色浓淡表示,数值等高线,数值显示器等
特殊表示∶ 斜断面,表面值,断面的同时表示,粒子轨迹,等值面表示等
生成图像∶ 显示在操作窗口上的图像和动画皆可进行BMP数据保存
生成动画∶ 断面图扫描,鸟瞰画面回转,连续表示,非定常动画等
多指标换气效率表示∶ 空气年龄(SVE3),空气剩余年龄(SVE6),吹出口/吸入口的影响范围(SVE4/SVE5)
Excel输出∶计算结果可以导出成Excel文件,方便科研单位进行二次编程处理数据。
WindPerfect DX 应用特点
1.使用方便
可在各种配置的电脑上运行,且有中文版,方便易学
紧凑一体化preprocessor,post processor
以鼠标操作为主的可视化操作接口
用简便的操作能直观性地定义边界条件
强大的可视化功能(断面、等值面、流线、动画)特别是在建筑·土木业界有非常高的评价
2.使用范围广泛
解析内容:空调(温热环境)解析,自然通风解析(有风·无风),火灾现场分析,热传导解析,浓度扩散解析,粉尘飞散预测解析,湿度移流解析,结露解析,凝固解析,辐射解析,蓄热槽流动分析,压力损失分析(烟窗),稳态分析/非稳态分析,制御解析(PID,ON/OFF等),风环境解析-主导风解析,8风向·16风向解析,风灾等级的预测评价
适用対象:办公室·高级公寓·住宅,剧院入口大厅,中庭,百叶格栅,半圆形屋顶,室内游泳池,会议场,剧院,体育馆,演奏厅,各种工厂,发电站,清扫工厂,冷却塔,洁净室,自动仓库,冷冻仓库,医院设施,高层大楼,复合大楼群,隧道,地下空间,半地下停车场,加热方形敞口火炉,蓄热槽,蓄冷槽,太阳能电池板(PV)温度等
3.在实战上有很的性能
通过鼠标操作即可简单地变更解析空间的范围,模型的形状,调整网格(优化网格)
根据边界条件自动提示功能,确保设定过程中的风量平衡,确保计算收敛性
简单的设定动态的边界条件(例如自动摆动)
等值面表示,粒子追踪,动画片表示等,其他丰富的后处理功能
散流器·地板送风口·循环风机等,其他内置部件直接输入
空气龄计算,空气余命等通风效率指标(SVE3~6)的表示
4.丰富的实例
过去15年里,我们完成了数千件以上的CFD分析项目,不断丰富我们的经验技术,也不断改良着软件产品。参与过许多著名的大型项目。例如:以东京车站,长野奥林匹克运动会会场,东海地区国际遇会场,横滨码头,关西国际机场,足球世界杯会场,东京运动场,丰田汽车工厂;上海虹桥交通枢纽;上海浦东机场二号航站楼;新建路隧道低风口排放井;武汉中山舰博物馆;上海自然博物馆等等)
5.面临实际问题时所采用的技术
一体化的CFD软件
有经验的人员一天即可学会,完全不懂CFD的人,也可以在三天之内学会
协助客户或接受客户的项目委托
通过邮件和电话,提供快速的技术支持
版本讯息
完美支持BIM 全面改良的后处理程序。 更流畅、更柔和、更现代的后处理风格 新的更快的建模逻辑
更多的建筑环境领域的支持

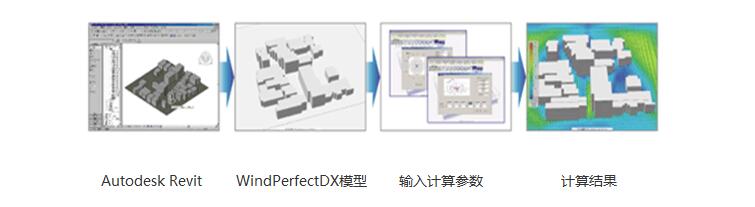

同时,在建筑设计界逐渐流行一种新的设计思路BIM,这将是未来的设计走向。因此,我们特地针对BIM设计思想,为BIM设计系统提供了快捷的借口。从而可以在建筑设计的各个环节和设计人员配合,为他们的优化设计提供支持。
