l 应用目标：标准化设计，工厂化生产，现场装配化施工，减少材料消耗和现场湿作业，资源消耗少，环境影响小；

l 适用范围/条件：需大量重复建设的体型不复杂的民用建筑；

l 对应绿色建筑评价标准：9.2.5采用符合工业化建造要求的结构体系与建筑构件；

l 推荐产品：装配式隔墙、预制梁柱、工业化雨篷、预制栏杆、预制楼梯、预制阳台等；

EVE装配式混凝土剪力墙结构体系

　　（一）技术简介与适用范围

　　EVE装配式混凝土剪力墙结构体系是一种采用预制空心板构件、现场组装连接成整体的装配式结构技术。空心板具有生产安装效率高、产品和工艺标准化程度高等特点，是一项集设计、生产、施工一体化的技术体系。

　　适用范围：适用于低层、多层、小高层住宅建筑。

　　（二）技术措施

　　1、性能指标

　　（1）EVE体系经清华大学结构抗震试验，抗震试验结果满足结构设计规程的规定和建筑结构设计的相关规范要求。其整体性能等同于现浇混凝土剪力墙结构。

　　（2）叠合板、楼梯等预制构件结构性能经国家建筑工程质量监督检验中心检测， 在荷载永久组合值下的挠度符合标准要求。

　　2、技术特点

　　（1）建筑结构设计符合结构设计规范要求；（2）预制构件达到工业化和标准化的生产；（3）现场装配式施工，施工简便、质量优良；（4）建筑成本造价接近传统现浇混凝土结构；（5）节约建筑物质资源，符合可持续发展的要求；（6）改善施工环境，符合绿色文明施工；（7）节约劳动力投入，符合社会发展要求；（8）建筑技术符合现阶段中国国情，便于推广应用。

　　3、应用要点

　　EVE体系是北京珠穆拉绿色建筑科技有限公司经过多年的研发实验，科技创新，研发成功的装配式剪力墙结构技术体系。

　　（1）EVE体系设计

　　 EVE体系的结构设计应满足住建部2014年颁布实施的行业标准《装配式混凝土结构技术规程》JGJ1-2014和北京市2014年颁布实施的地方标准《装配式混凝土剪力墙结构设计规程》（DB11/1003-2013）、《装配式混凝土住宅建筑设计规程》DB11/T970-2013、《预制混凝土构件质量检验标准》DB11/T968-2013、《装配式混凝土结构施工及验收规程》DB11/T1030-2013及其它相关建筑结构设计规程。

　　（2）EVE体系的生产

　　 EVE圆孔板构件及EVE叠合楼板构件均通过成组立模机组机械化生产线在工厂内进行生产，构件产品生产已经达到工业化、标准化、规模化、形成了建筑构件产品的工业化生产，提高构件产品的质量，满足装配式住宅降低建筑造价和提高建筑质量的要求。

　　 EVE体系构件生产采用的EVE成组立模机组机械化生产线具有占用空间小、生产效率高、设备投资少、产品质量好、节约能耗等多项优点，适用于建筑构件的工业化和规模化生产，满足装配式住宅对构件规模化、标准化应用的需要。

　　（3）EVE体系的施工及验收

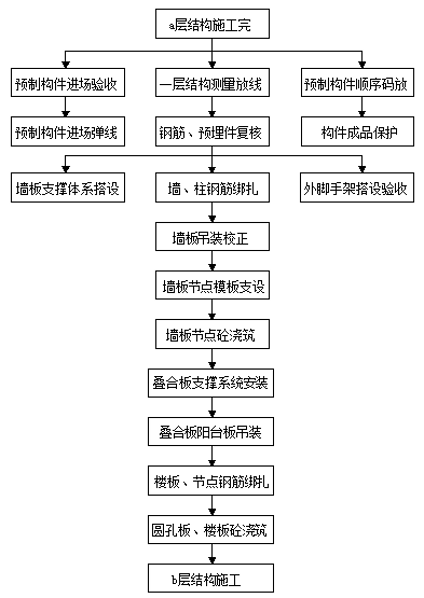

图1 施工工艺流程图

　　EVE装配式混凝土剪力墙结构体系施工安装和环境条件与混凝土现浇结构体系相同，普通塔吊可以满足施工要求，也可冬季施工等。

　　EVE体系装配式施工竖向墙体构件，全部采用标准化、工业化生产的EVE圆孔墙板构成，圆孔墙板重量轻、幅面小、运输效率高，吊装方便快捷，常规塔吊、吊机即可满足吊装要求。墙体转角及纵横墙交汇处现浇柱都采用标准定型铝合金模板，以及专用工具式轻便型墙板安装临时固定支撑系统，既保证了圆孔板安装的精度和质量，也保证了墙板安装的安全性。墙板安装方便快捷，模具定制生产，长期重复使用，大大降低了安装成本。叠合楼板水平构件的安装采用快装式竖向支撑体系，安装方便、快捷、耐用。

　　EVE体系的竖向受力钢筋，采用工厂化生产的成型钢筋及钢筋笼，在现场采用搭接连接安装，减少了现场钢筋加工的环节，降低了钢筋安装的工作量，钢筋施工质量可靠，方便检查验收和质量控制。

　　现浇柱模板采用铝合金模板，可实现墙体与楼板叠合层现浇混凝土同步一次性浇筑，结构施工工期可达到5天至6天一层，降低整体工程的工期计划。

　　（三）推广原因

　　该体系是装配式住宅建筑的一种适用体系，适合于低层、多层、小高层和高层住宅建筑；该体系产品采用成组立模生产方式，具有质量好、效率高、投入适中的特点，产品标准化程度高。同时，该体系现场施工简单，设备工具配备经济型，适合于我市当前装配式建筑的发展与应用。

　　（四）标准、图集、工法或专利、获奖

　　《装配式混凝土结构技术规程》JGJ1-2014、《装配式混凝土剪力墙结构设计规程》DB11/1003-2013、《装配式混凝土住宅建筑设计规程》DB11/T970、《预制混凝土构件质量检验标准》DB11/T968、《装配式混凝土结构施工及验收规程》DB11/T1030、《EVE装配式预制构件》Q/CPEVE0001-2015（北京市昌平区质量监督局备案，备案号：CPQ0050-2015）、《EVE预制圆孔板剪力墙结构施工与质量验收规程》QBSGGC001-2016、（北京市住房和城乡建设委员会备案，备案号：JQB-365-2016）、《混凝土预制构件的支撑体系》等专利、《精瑞科学技术奖》等奖项。

　　（五）参考案例

　　1、北京城建畅悦居B1#楼回迁安置用房项目

　　案例介绍：北京城建畅悦居B1#楼回迁安置用房项目

　　工程类型：住宅楼项目，建筑面积7507.5平米（地上）；应用地区：北京；应用效果：采用的EVE预制圆孔板剪力墙结构体系获得北京市结构长城杯银质奖。

　　 图2 工程施工现场

　　2、昌平中骏（百善）PC构件供货项目

　　案例介绍：昌平中骏（百善）PC构件供货项目

　　工程类型：住宅楼项目（限价商品房）；建筑面积： 83940平米；应用地区：北京；承包方式：预制构件供货。

　　（六）技术服务信息

技术持有方	产品技术		价格
北京珠穆朗玛绿色建筑科技有限公司	EVE装配式混凝土剪力墙结构体系		2700.00元/m³左右
	联系人	张裕照	电话	81785880
			手机	13811449119
			邮箱	28423225@qq.com
	网址	www.evehouse.com.cn
	单位地址	北京市昌平区北七家镇定泗路184号珠峰科技

---

预制混凝土复合保温夹芯墙板

（一）技术简介与适用范围

预制混凝土复合保温夹心墙板由内叶墙、保温层及外叶墙一次成型，主要采用非金属连接件，避免“热桥”产生，墙板节能保温性能好。保温层和饰面层与结构同寿命，耐久性好。墙板整体防火性能良好。

适用范围：主要适用于抗震设防烈度不大于8度地区的多层、小高层居住建筑、高度60米以下的民用及部分工业建筑的外墙工程。包括混凝土结构中的装配式承重外墙、混凝土结构或钢结构中的非承重结构围护外墙。

（二）技术措施

1、性能指标

（1）目前应用最大规格复合保温夹芯外墙板，板宽≤7.2m，板高≤4.5m。

（2）内侧是受力的结构层，中间为保温层，最外侧是保护层。通过阻热性能非常好的复合纤维连接件把三层连成一个整体；装饰保护层是50mm厚的钢筋混凝土。

表1预制混凝土复合保温夹芯墙板主要性能指标

构造简图	板厚	保温层	传热阻值		传热系数
	δ	δ1	(m2·K/W)		(W/m2·K)
	（mm）	（mm）	EPS	XPS	EPS	XPS
	180	40	1.18	1.56	0.85	0.64
	200	50	1.43	1.90	0.70	0.53
	200	60	1.66	2.23	0.60	0.45
	220	60	1.67	2.24	0.60	0.45
	220	80	2.14	2.90	0.48	0.34
	240	80	2.15	2.91	0.48	0.34

注：

1.普通混凝土λ=1.74W/（m·K），发泡聚苯乙烯（EPS）λ=0.041W/（m·K），挤塑聚苯乙烯（XPS）λ=0.030W/（m·K）；

2.δ表示预制混凝土厚度，δ1表示保温层厚度。

3.该表摘自《预制混凝土外墙挂板》08SJ110-2/08SG333图集。

（3）传热系数、热阻

预制混凝土夹心墙板1800×1800×320 mm（长×宽×厚），由50mm厚外叶混凝土板+70mm厚XPS板+200mm厚内叶混凝土板组成。检测项目传热系数0.41W/（㎡﹒K）；热阻2.27（㎡﹒K）/W。

2、技术特点

预制混凝土复合保温夹芯墙板是一种高效节能外墙产品，由内外混凝土层和内置的保温层组合而成，具有防火、防水、保温、隔热、节能、耐久等优点，两层混凝土之间的连接件及其构造是该产品的关键技术。

（1）挤塑聚苯保温板优点：挤塑聚苯保温板，以聚苯乙烯树脂为主要原料，经特殊工艺连续挤压发泡成型的硬质板材。具有独特完美的蜂窝结构，有抗压力、防潮、不透水、不吸水、导热系数低、轻质等性能的环保材料。

（2）连接器特点：连接器主体部分为复合纤维棒，将保温板的混凝土墙体拉接在一起，形成整体的夹芯保温墙体，避免了冷桥现象。

（3）套筒连接：连接套筒一端为空腔，通过灌注专用高强无收缩灌浆料与螺纹钢筋连接，另一端加工内螺纹，与加工好外螺纹的钢筋连接，是传统的水泥灌浆连接和当前直螺纹连接的复合形式。

3、应用要点

（1）设计要求

①根据工程设计要求进行深化设计，满足墙板标准化、模数化设计，便于制作和施工安装；

②设计时考虑自重、脱模吸附力、翻板、吊装及运输等环节的最不利因素；

③外墙板的热工设计满足墙体保温隔热性能和防结露性能要求，热桥影响小；

④外墙板自身防水性能良好，薄弱环节要根据使用环境和使用年限选用合理的防水构造及防水材料。防渗体系包括结构自防水、构造防水，材料防水三部分；

⑤连接节点设计包括浆锚连接、混凝土现浇连接、连接件、牛腿、预埋件、螺栓、焊缝等部件及连接的极限承载力计算。连接节点采取了可靠的防腐蚀措施，耐久性满足工程设计年限要求。

（2）制作工艺及要求：

工艺：复合保温夹芯外墙采用反打一次成型工艺制作。

①模具工序流程：模具制作→模具固定→模具校验→模具清理→模具组装→模具拆除。根据工程特点，模具采用底托帮形式，基本以宽度为固定尺寸，长度可调。

②钢筋工序流程：钢筋翻样→钢筋下料→钢筋成型→钢筋绑扎→骨架成型外墙板由两部分钢筋组成，饰面层为冷轧带肋钢筋网片，结构层为受力主筋直径不小于8mm的钢筋骨架。

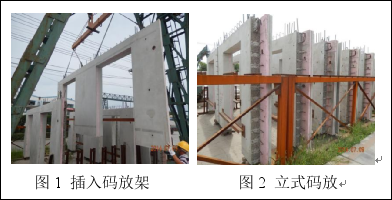

③生产工序流程：首层钢筋网片入模→首层混凝土浇筑→铺设保温聚苯→布置连接件→上层钢筋骨架入模→上层混凝土浇筑→表面抹平→蒸养→脱模→构件清理→构件存放

（4）生产工序除正常构件生产内容之外两大重要工序为保温工序和连接件布置工序：

①保温工序：构件加工图→聚苯放样→聚苯下料→聚苯铺装→浇筑

为保证聚苯的保温性能，聚苯尺寸严格按照图纸下料，允许偏差-3～0mm。

②连接件工序：连接件布置图→聚苯打孔→插入连接件→连接件调整→浇筑

根据工程设计，采用纤维增强塑料连接件，该连接件是连接EPS/XPS等保温板两侧混凝土板，抵抗两片混凝土板之间的分离作用以及墙体间的剪力的一种构件，由十字形的FRP连接条和圆形的ABS工程塑料套环组成，套环与连接条的相对位置根据实际要求可以调动。根据连接件布置图，将连接件插入保温板孔槽中，并应立即转动180度形成局部搅拌，并应保证在内外页墙中的锚固长度。

（三）推广原因

该产品质量可靠、生产工艺及管理在国内属于领先地位；产品对装配式建筑发展具有重大意义；产品特点集结构（支撑）、建筑、装饰装修、生产与施工一体化、效率高、性能好。

（四）标准、图集、工法或专利、获奖

《混凝土结构设计规范》GB50010、《建筑抗震设计规范》GB50011、《建筑设计防火规范》GB50016、《预制混凝土构件质量检验标准》DB11/T968、《钢筋连接用灌浆套筒》JG/T398、《钢筋连接用套筒灌浆料》JG/T408、《预制混凝土外墙挂板》08SJ110-2/08SG333、《预制构件的钢筋套筒浆锚连接件》专利等。

（五）参考案例

表2案例工程与应用情况

序号	案例工程名称	构件类型	工程量（m3）
1	北京京投万科新里程项目二期21地块	墙板	10901.362
2	北京市房山区高佃镇金域缇香二期	墙板	3619.016
3	北京中粮万科长阳半岛项目5号地0708地块	墙板	20492.526

（六）技术服务信息

技术持有方	产品技术		价格
北京榆构有限公司	预制混凝土复合保温夹芯墙板		3000～3700元/m³
	联系人	周向东	电话	83602155
			手机	18810497992
			邮箱	77836349@qq.com
	网址	www.bypce.com
	单位地址	北京市丰台区人民村63号

---
