l 应用目标：钢材（包括铝材）的可再循环性能好，回收处理后可再利用；

l 适用范围/条件：大跨度结构、受动力荷载影响的结构、高层建筑和高耸结构、可拆卸的移动结构；

l 对应绿色建筑评价标准：9.2.5采用符合工业化建造要求的结构体系与建筑构件；

l 推荐产品：钢结构和轻钢结构体系；（高强钢材、高强钢筋）

轻型节能环保整体房屋技术

（一）技术简介与适用范围

整体房屋是以工厂化生产的轻质多孔条板作为墙板，以钢结构构件作为主体结构构件，现场组装搭建形成的建筑。墙板材料中掺入部分粉煤灰、木粉、废塑料等工业废弃物，有利于材料资源节约。

适用范围：3层及以下的居住建筑及临时设施。

（二）技术措施

1、性能指标

轻型节能环保整体房屋按照永久性建筑设计，以钢结构和围护墙体为主体结构，配套室内外装饰材料、水电、门窗等，依据现行《无机集料阻燃木塑复合条板建筑构造》15CJ28进行施工，房屋主要部品部件为工厂预制加工，施工周期短，质量安全可靠。其中墙体（150mm厚）耐火极限达到2h；传热系数为0.32W/(m².K)，达到北京市居住建筑节能设计标准；抗震达到8度设防烈度要求；力学性能满足 《建筑隔墙板用轻质条板》JG/T169-2005要求；安全环保，无甲醛及矿棉等其他有害物质，可回收循环利用。

2、技术特点

（1）阻燃性优越：轻质多孔条板燃烧性能为难燃，耐火极限达到2.15h。

（2）质轻强高：以150mm墙板为例，面密度42.8kg/m²，抗压强度为8.4Mpa，竖向承载325KN。

（3）节能环保：150mm墙板（构造墙体厚180mm，墙板空腔填充岩棉，未做外保温）的传热系数为0.32W/(m².K)，达到北京市居住建筑节能设计标准。

（4）环境友好：木塑复合墙板大量使用废弃物（如优质废旧塑料、窗框废料等）作为原料，生产过程中不排放废渣、废水，几乎没有建筑垃圾排放。且整体房屋产品主体构件在达到使用寿命后90%u0可回收再利用，符合循环经济和可持续发展的既定国策。

（5）健康宜居：轻质多孔条板甲醛释放量远低于国家标准的允许值1.5mg/L（国家化学建筑材料测试中心检测），防潮防水，吸水率仅为0.12%u0/p>

（6）抗震性：结构体系采用钢结构，整体性好，且轻质墙板即使地震发生，也对人身伤害较小。经测试，在模拟地震力作用下测试模型结构具有较好的适应变形能力，适用于抗震设防烈度为8度及以下地区。

（7）易安装：整体房屋的主体材料木塑复合墙板、钢结构、复合树脂瓦和外墙挂板均可实现工厂化生产和组装式结构，现场施工用工大为减少，减少了现场湿作业量。

（8）经济性：采用自主研发的高填充复合墙板挤出技术，轻质多孔条板主要成分中，无机材料（粉煤灰、尾矿砂）与聚氯乙烯树脂的比例约为2:1，粉煤灰、尾矿砂价格低廉，使墙板的成本大大降低。

3、应用要点

（1）轻质多孔条板与钢结构之间采用U型钢扣槽固定连接，高度方向超过6米时采取H型钢或U型钢背靠背加固，钢结构作为支撑，墙体作为围护体系，安全可靠。

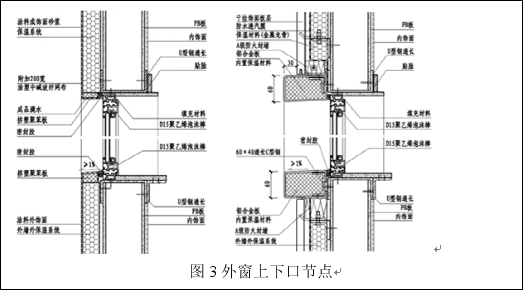

（2）门窗洞口处采用U型钢根据尺寸裁截，与洞口尺寸吻合，门窗洞口在设计阶段采用模数制，洞口宽度为150/300/450mm的倍数，方便安装，尺寸误差小，可批量化标准化定制门窗。

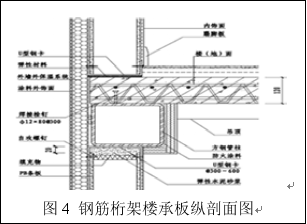

（3）采用桁架楼承板作为楼板，实现了机械化生产，有利于钢筋排列间距均匀、混凝土保护层厚度一致，提高了楼板的施工质量；同时，显著减少现场钢筋绑扎工程量，免拆模和支模，加快施工进度，增加施工安全保证，实现文明施工。

（4）轻型节能环保整体房屋墙板加工性好，且中空构造方便水电安装，可在墙板隔墙上开槽、开洞敷设电气暗线、暗管、开关盒，开槽埋管线后应补强修复。

（5）屋面构造主要采用钢屋架与合成树脂瓦，安装方便，施工速度快，且合成树脂瓦耐候性强，幅面大，配套专用防水安装配件，具有较好的自防水功能。

（三）推广原因

该技术创新地使用了装配式构造技术，节能环保，经济适用，产品及构造符合标准化要求，各方面性能指标均达到国家标准要求，在新农村住宅、办公教学楼、大型场馆、旅游度假别墅等项目中应用，技术比较成熟，适合推广。

（四）标准、图集、工法或专利、获奖

《建筑用无机集料阻燃木塑复合墙板应用技术规程》CECS 286、《无机集料阻燃木塑复合条板建筑构造》15CJ28、《建筑模板用木塑复合板》GB/T 29500、《无机集料阻燃赛木复合墙板施工技术规程》Q/FS 0006-2014、《使用墙体材料组合物制备设备制备墙体材料组合物的方法》等专利，北京市新技术新产品证书 XCP2016XC0029。

（五）参考案例

北京房山区赵庄村村民安置房工程、北京房山区城关农宅单项改造工程、北京市房山区十渡镇马安村安置房项目、中国第四届兰花大会展馆、北京第三十五中学房山分校、利比里亚生活区及办公区等。

表2 案例工程与应用情况

案例一	房山区十渡马安新村	案例二	长阳赛木小镇
应用 情况	施工时间：175天 面积：26040平米 说明：共17栋204户住宅用房及其他生活用房；钢结构和墙体全部可回收，减少建筑垃圾30余吨。	应用 情况	一期施工时间：150天 二期施工时间：210天 面积：137893平米 说明：采用钢框架结构，内外墙为赛木墙板，约1200户居民。钢结构和墙体全部可回收，减少建筑垃圾100余吨。
案例 实景		案例 实景
案例三	十渡婚庆基地旅游度假	案例四	利比里亚生活区及办公区
应用 情况	施工时间：150天 面 积：2886平米 说 明：采用钢混框架结构，赛木墙板作为维护墙体；包括木屋别墅、餐厅、休息室、婚庆馆、旅游中心、接待中心等15栋结构及精装修，钢结构和墙体全部可回收。	应用 情况	施工时间：351天 面 积：12420平米 说 明：采用100mm赛木墙板，150mm墙板及钢结构体系；钢结构和墙体全部可回收，减少建筑垃圾10余吨。
案例 实景		案例 实景

（六）技术服务信息

太空板装配式房屋建筑

（一）技术简介与适用范围

太空板装配式房屋建筑采用太空板作为墙板和屋面板，包括全部采用太空板的板—板结构和板—异型钢钢框结构。太空板是由钢边框、钢筋桁架、发泡水泥芯材、上下水泥面层（含玻纤网增强层）复合而成的节能环保型轻质建筑板材，实现了承重、保温、隔热、隔声、耐火等性能一体化。

适用范围：3层及以下的居住建筑与小型公共建筑。

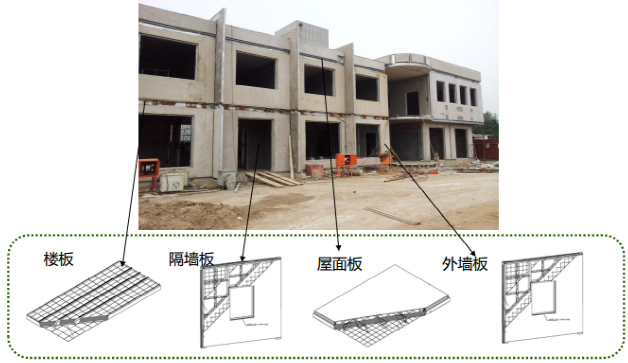

图1太空板装配式房屋建筑

（二）技术措施

1、性能指标

（1）耐火性能（未加荷载下）：①墙板（150 mm）耐火性能：完整性：≥181min；隔热性：≥181min；构件防火等级：一级；②屋面板（100mm）耐火性能：完整性：≥121min；隔热性：≥121min。构件防火等级：一级。（经国家建筑工程质量检验中心检测）

（2）导热性能：导热系数为0.0762W/（m•k）（经国家建筑工程质量检验中心检测）。

（3）隔音性能：经国家建筑工程质量检验中心检测，150 mm厚太空墙板的计权隔声量检测结果为44（-1:-3）dB。

（4）燃烧性能：经国家建筑工程质量检验中心检测，检测结果为A1级。

（5）抗震性能：经中国建研院抗震所两次1:1实体模型振动台检测，试验数据结果表明，低层轻质复合墙板（太空板材）装配式住宅结构模型在经受相当于8度小震、8度中震和8度大震的地震波输入作用下，地震反应较小，模型损伤比较轻微，完全能够满足《建筑抗震设计规范》GB50011-2010[49]规定的北京地区8度抗震设防中建筑结构“小震不坏、中震可修、大震不倒”的抗震设防三水准要求。

2、技术特点

太空板装配式住宅建造技术：无需另设梁柱、以承重保温一体化的发泡水泥复合板经组合装配方式完成住宅建造。

（1）首先将拟建住宅分解成外墙板、隔墙板、楼板、屋面板等若干板型。

（2）以对应板型的钢围框及内置钢骨架设计满足结构要求。

（3）以对应板型的保温层、面层及门窗洞口等设计满足建筑要求。

（4）以专用的节点设计满足各板型装配及施工要求。

（5）以装配式装饰构件设计满足建筑外观设计要求。

3、应用要点

太空板装配式住宅产品以实现承重保温一体化，设计完成住宅（建筑物）对结构与围护墙体的两项需求，即：以薄壁异形钢构成住宅整体结构的预制部分，按策划分解的方案将住宅整体结构划分成若干单元，在各单元界面将结构转化成可分拆的组合构件，将每个单元独立生产并使之形成保温承重一体化的产品--太空板（外墙板、隔墙板、楼板、屋面板），按设计安装顺序及安装节点要求将各单元重新组装：方式一，栓焊法组装是以螺栓及焊接方式完成各单元构件间的组装与连接。方式二，浇注连接法是以现浇混凝土连接方式，使预制结构得到加强并现实连接。该类建筑均需要具有相关设计资质的单位进行设计，满足现行有关设计规范的规定。

（1）太空板装配式住宅建造流程与施工流程

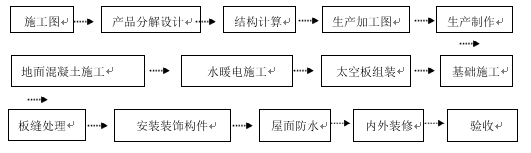

图1太空板装配式住宅建造流程

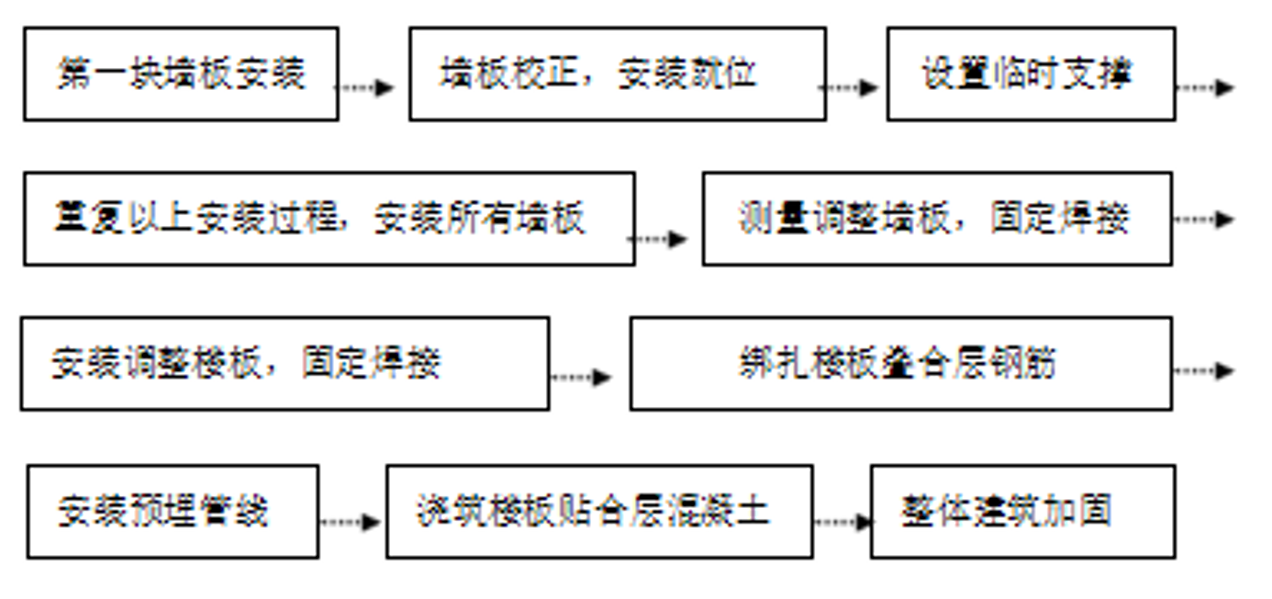

图2 太空板装配式住宅施工流程

（2）主要应用技术条件

①外挂板可与主结构的柱、梁及楼板连接，当柱、梁及楼板为现浇混凝土时，需在设计连接位置预埋连接件；

②板式全装配式住宅可自承重建造3层及以下的居住建筑与小型公共建筑；

③安装需用吊车；

④对环境无特殊要求。

（3）施工技术要点

①节能防火一体产业化建筑外挂墙板采用栓焊法与主结构连接；

②板式全装配住宅板间采用栓焊连接法及浇注连接法。

（三）推广原因

本项目采用有钢边框、发泡水泥芯材等组成的太空板作为房屋建筑的承重构件，符合北京市绿色建筑技术的要求，适宜推广。

（四）标准、图集、工法或专利、获奖

《民用建筑设计通则》GB50352、《发泡水泥复合板》02ZG710、《装配式保温幕墙板（发泡水泥复合板）》Q/FTTKB0005、《民用系列发泡水泥复合板》Q/FTTKB0003、《一种别墅式建筑物结构》等专利、《北京市自主创新产品》等奖项。

（五）参考案例

（六）技术服务信息
