3.2.2景观水体净化及地面海绵绿化

l 应用目标：净化景观水体，确保水质安全；地面海绵绿化

l 适用范围/条件：有景观水体项目；各地地方海绵相关要求项目等

l 对应绿色建筑评价标准：7.2.12雨水综合利用设施；

l 推荐产品：景观水水体净化技术；雨水收集回用；雨水花园；下沉绿地；植草沟渠等

. 雨水收集回用解决方案

产品详情

雨水收集系统，指雨水收集的整个过程，可分五大环节即通过雨水收集管道收集雨水-弃流截污-PP雨水收集池储存雨水-过滤消毒-净化回用，收集到的雨水用于浇溉农作物、补充地下水、还可用于景观环境、绿化、洗车场用水、道路冲洗冷却水补充、冲厕等非生活用水用途。科学、合理、高效地利用雨水资源，不仅可以缓解城市缺水，而且能涵养与保护水资源、控制城市水土流失，减少水涝，控制城市地下水超采带来的漏斗效应与沉降，减轻水体污染以及改善城市生态环境。

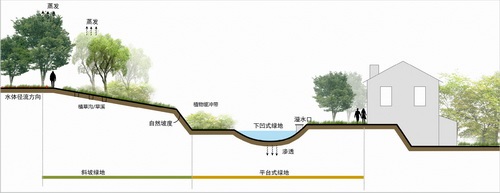

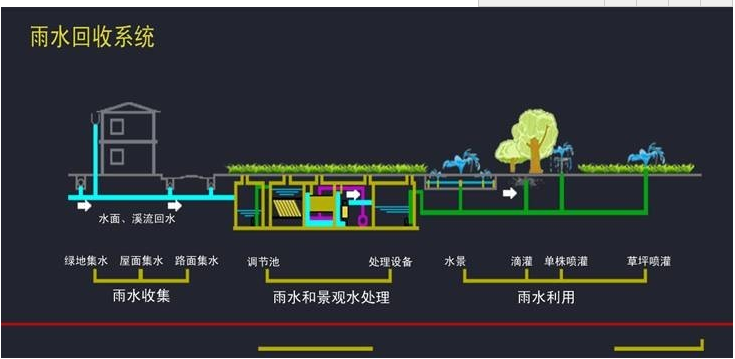

方案系统图示

工艺示意图

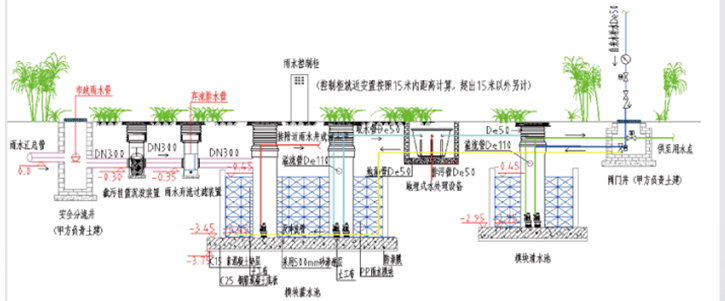

工艺流程设计详图

方案系统特点

① 雨水回用系统对各种不同的雨水收集流程具有针对性，可以有效处理不同汇水面的雨水；

② 既可以有效收集雨水又可以合理节约成本兼顾系统的雨水预处理、雨水蓄水、雨水深度净化、雨水供水、补水和系统控制，全面科学；

③ 采用大量新型专利、专业装置，材料，可以方便地解决雨水收集中特殊问题，如弃流、蓄水、供水等；

④ 整套系统都由雨水控制器进行控制，完成收集、净化、供水、补水，安全保护等功能。

雨水回收利用的意义

① 适应经济发展的需求，循环使用水资源，减少水资源的浪费；

② 社会发展需求雨水综合利用、雨水回收再利用，符合我国可持续发展战略，雨水收集系统，通过地面下渗补充地下水，不能下渗或来不及下渗的雨水通过地面收集后汇流进入雨水口，再通过收集管道收集后，排入河道或通过泵提升进入河道。因此目前，市场非常迫切需要一种节能环保的新型雨水收集系统；

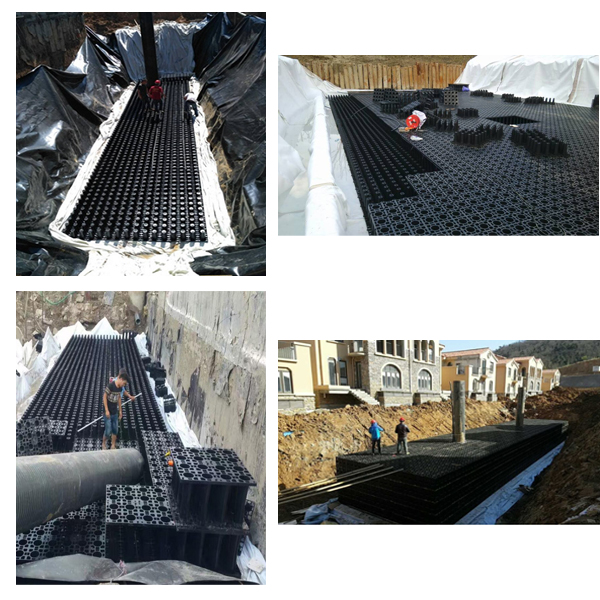

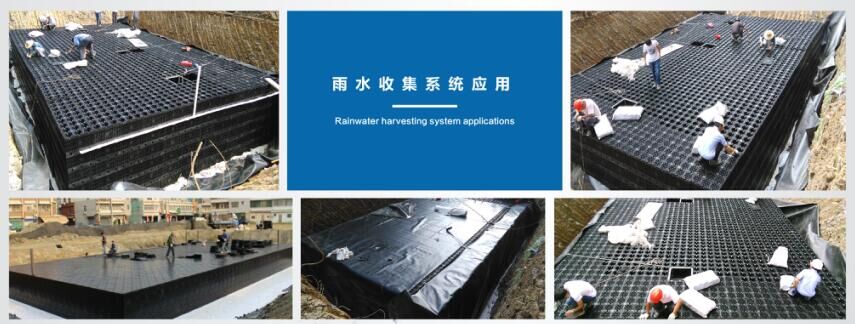

③ 科技发展的需求，新型的雨水收集系统是由若干个模块合成的一个水池，产品使用寿命长，施工方便，工期短，成本较低。

方案适用范围

① 机场跑道雨水快速排放沟；

② 公路（道路）积水路段快速排放施工；

③ 新建（改造）小区雨水收集地埋式雨水收集池；

④ 停车场（露天货场）雨水收集及排放；

⑤ 运动场雨水初步处理及储存；

⑥ 垃圾填埋场的废水、废气收集；

⑦ 湿地生态浅沟改造；

⑧ 别墅雨水收集及地热共生系统。

雨水花园解决方案

方案定义

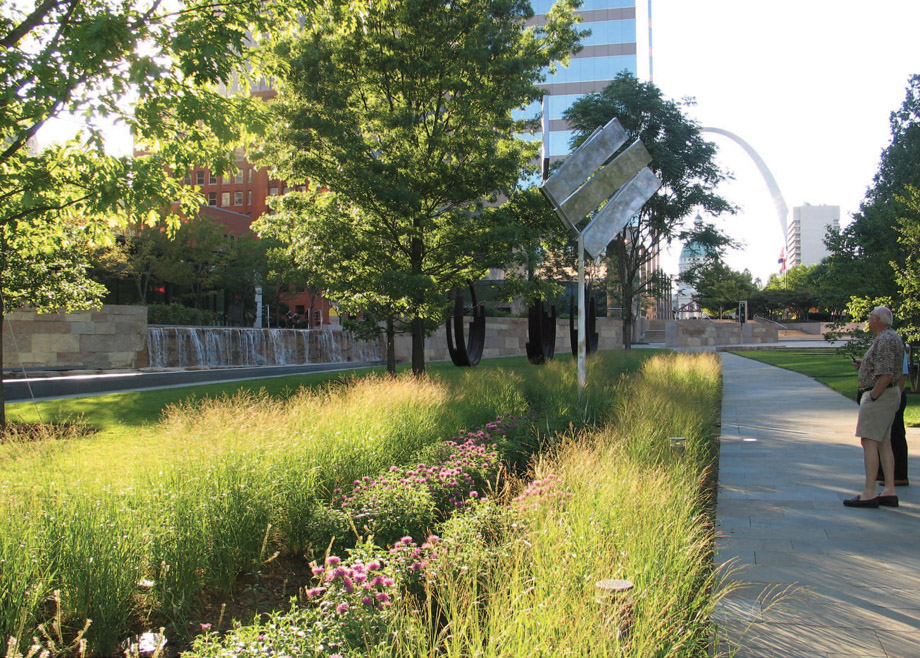

雨水花园是自然形成的或人工挖掘的浅凹绿地，被用于汇聚并吸收来自屋顶或地面的雨水，通过植物、沙土的综合作用使雨水得到净化，并使之逐渐渗入土壤，涵养地下水，或使之补给景观用水、厕所用水等城市用水。是一种生态可持续的雨洪控制与雨水利用设施。

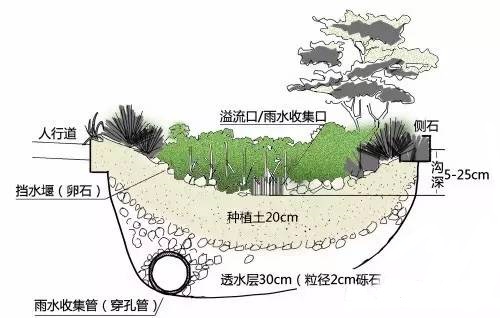

雨水花园标准技术规范（图示）

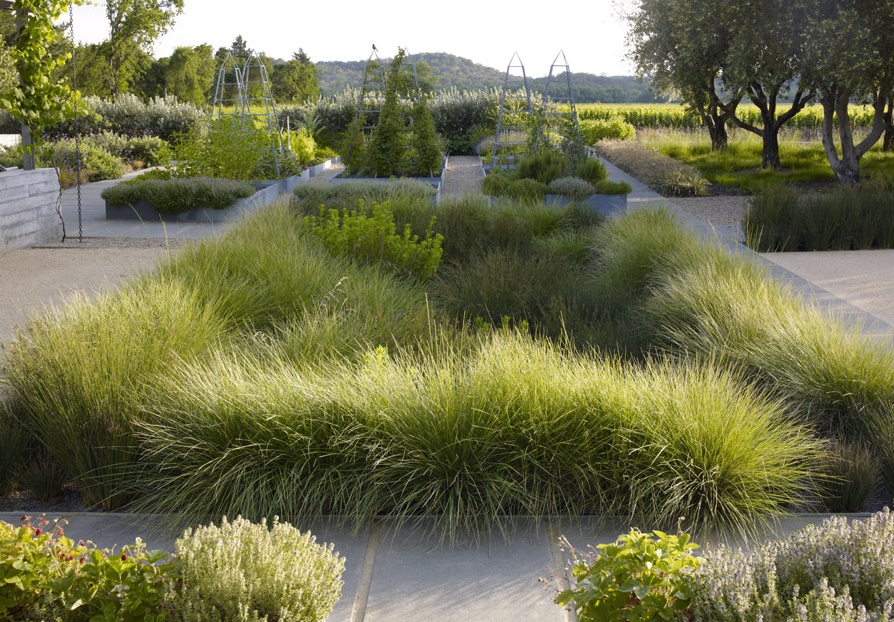

价值体现

1) 能够有效地去除径流中的悬浮颗粒、有机污染物以及重金属离子、病原体等有害物质；

2)　通过合理的植物配置，雨水花园能够为昆虫与鸟类提供良好的栖息环境；

3)　雨水花园中通过其植物的蒸腾作用可以调节环境中空气的湿度与温度，改善小气候环境；

4)　雨水花园的构造成本较低，且维护与管理比草坪简单；

5)　与传统的草坪相比，雨水花园能够给人以新的景观感知与视觉感受。

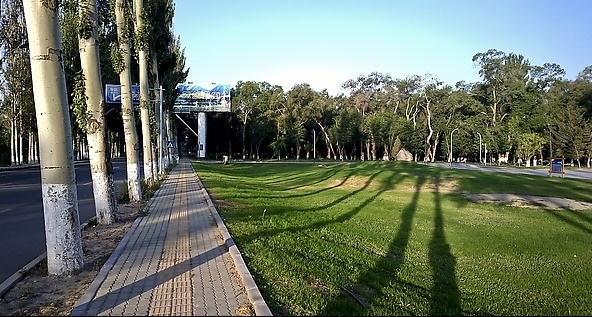

下沉式绿地解决方案

方案定义

下沉式绿地泛指具有一定调蓄容积，低于周边铺砌地面或道路在200mm以内，且可用于调蓄和净化径流雨水的绿地，包括生物滞留设施、渗透塘、湿塘、雨水湿地、调节塘等。

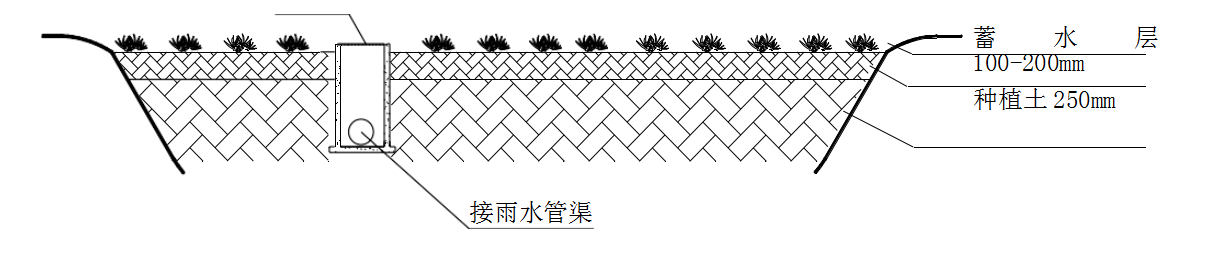

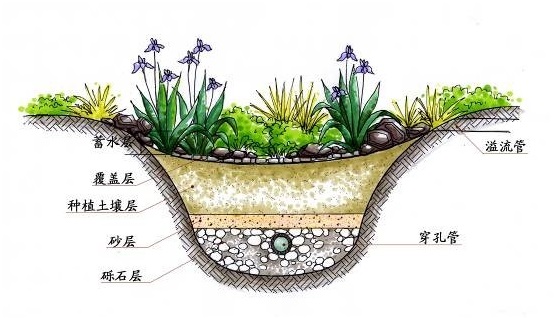

施工技术规范（图示）

价值体现

① 一种形式最简单的雨水蓄渗设施，应用范围较广，可以在居住区道路、广场、停车场等场地设置；

② 对于干旱缺水的城市，尽可能蓄积降水时的地表径流以补充和节约绿地灌溉用水，从而有助于城市节水；

③ 通过减少地表径流，有组织地汇集雨水，有利于城市地表污水的集中排放和处理，有利于减少城市污水对外界的影响；

④ 在城市发生暴雨引起洪涝时起到滞洪减灾作用。

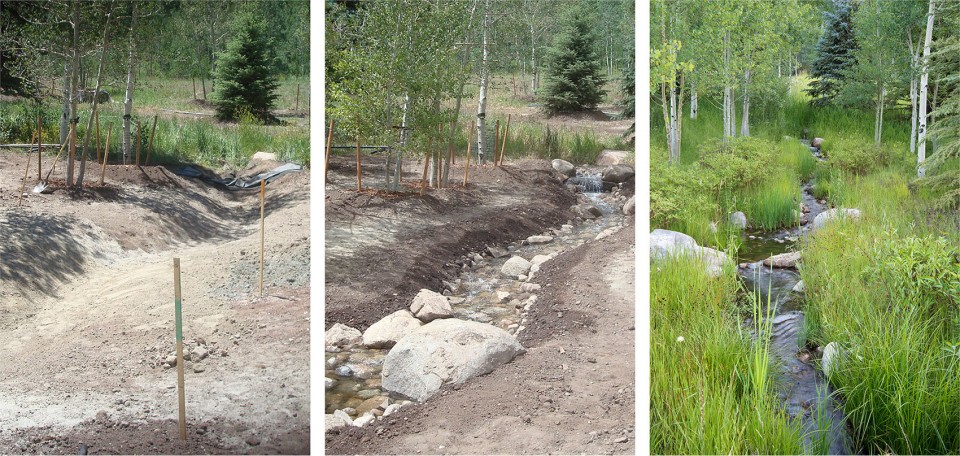

植草沟解决方案

方案定义

生态草沟又叫植被浅沟或者生物沟，主要用于雨水的前处理，或者雨水的运输，用以代替传统的沟渠排水系统。

植草沟施工技术规范（图示）

价值体现

① 植草沟指种有植被的地表沟渠，可收集、输送和排放径流雨水;

② 可用于衔接其他各单项设施、城市雨水管渠系统和超标雨水径流排放系统。
