l应用目标：准确、及时了解各设备的用电状况，从而发现可能存在的能耗漏洞，使节能改造对症展开，并使各种节能措施的实施效果得以客观的反映和评价，为建筑节能考核提供数据；

l适用范围/条件：申报绿建运营标示的项目、能耗较大或房间权属人较多的建筑，如办公楼、商场、住宅等；

l对应绿色建筑评价标准：6.2.6设置分类、分级用能自动远传计量系统，且设置能源管理系统实现对建筑能耗的监测、数据分析和管理；

l推荐产品：能耗分项计量系统（或称为能耗监测系统）/智能电表

公共建筑能源管理综合服务平台

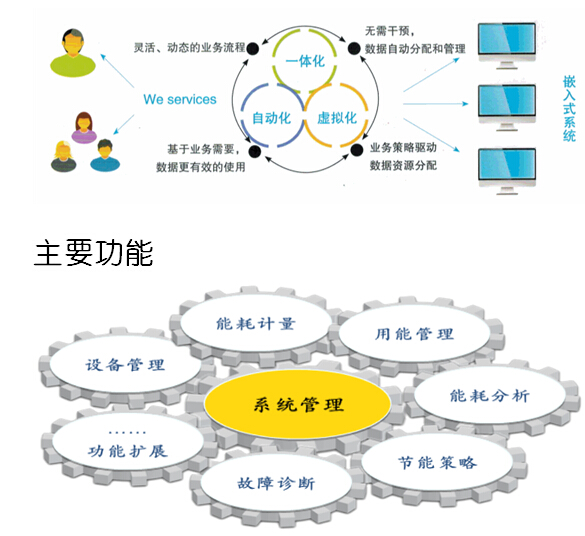

公共建筑能源管理综合服务平台（DEPS = Distributed Energy Platform of Services）是北京建筑技术发展有限责任公司自主研发的针对建筑用能系统的管理与节能工具。其主要功能包括：能耗监测、能耗公示、 定额考核、分项计量、组态图等等。针对公共建筑用能管理需求，通过对建筑用能系统的运行监测、数据分析、节能优化、科学管理等手段，开发的综合性能源管理服务工具。

建筑能源管理相关信息的在线收集与规范化；

建筑能耗与用能系统运行数据实时采集；

建立能源管理信息化用能系统；

系统运行状态监测、故障诊断及预测；

分析、计算实时运行效率、能效等指标；

节能策略及控制算法的设计、训练、实施与培训

指导用户建立科学合理的用能量化管理体系

自定义个性化系统、个性化功能和界面

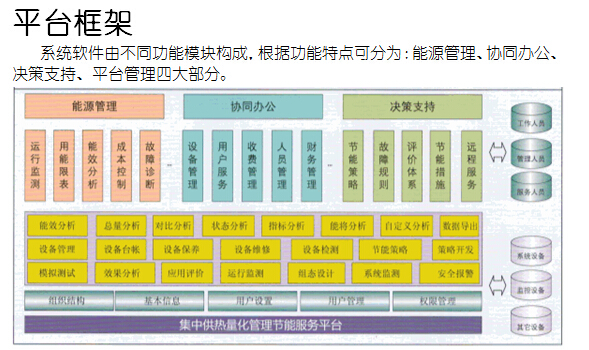

系统架构

建筑(群落)能源动态管控优化系统技术

（一）技术简介与适用范围

通过对区域用能建筑及能耗节点进行能源数据的实时动态监控，实现建筑和设备间的能源数据流和能源物质流的统计、分析和趋势预测，进行排序、控制、优化，形成建筑群落、区域分布式能源和单栋建筑的整体能源控制、优化、服务与再分配。同时，感知区域间各类用能装置或设备的运行状况与故障报警，根据专业策略实现用能设备工艺、逻辑和过程的自适应控制优化，在满足正常需求下实现最大限度的节能减排。

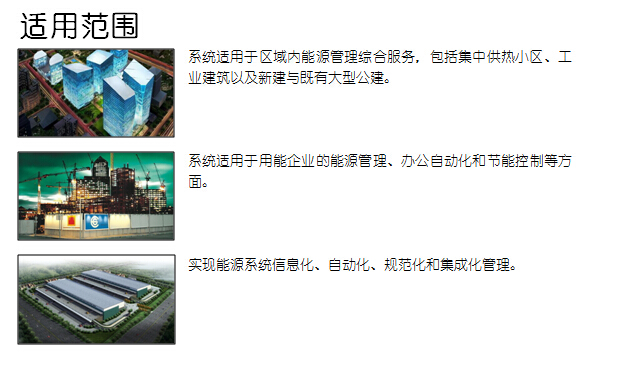

适用范围：大型公共建筑（机关办公楼、医院、高校、城市综合体、酒店等）的单栋建筑、建筑群落以及跨区域建筑群落（包括IDC机房）的节能减排。

（二）技术措施

1、性能指标

（1）系统实时数据库点数：无限量采集；

（2）实时响应时间：对任何实时分析操作的反应时间小于10s；

（3）并发操作：支持并发操作终端数至少30个；

（4）数据综合误差率：小于0.3%u0/p>

（5）数据存储周期：全生命周期内无限制；

（6）可靠性：任意存储节点查询不中断，100%u0率；

（7）体系架构：云计算系统、采用多节点冗余架构设计，性能按需延展。

2、技术特点

“建筑(群落)能源动态管控优化系统技术”主要包含四大部分，依次为：现场物联网感知层、IP 控制网络层、系统应用层和智慧能源云平台。

能源云平台功能分为三层：

1）、基础功能层：

实现对建筑物或建筑群落中能源信息及各类信息的采集、分析、统计、处理及反馈、优化与自适应控制，以及能源数据流和物质流的统计、分析和指标体系对比。包括供给来源、区域能源状况、能源物流状况等等。

2）、控制优化层：

在实现基础功能的基础上，关联相关各类用能装置或设备的运行状况与故障报警信号的感知信号，匹配后台专业策略，进行区域和建筑的可视化能耗仿真，对区域能源实现再分配，对用能设备和系统实现工艺、逻辑和过程的自适应控制和优化。同时实现大范围区域内节能优化方案的互联网方式推介，为大范围建筑节能的可持续改进提供强有力的支撑。

3）、智慧应用层：

着眼于为未来的智慧化建筑提供支撑，通过基于“云计算”和“物联网”技术平台，提供节能控制优化技术的按需配置、标准化、模块化的下载服务，实现设备设施的智慧化优化控制和自适应学习功能，在单体和建筑群落节能基础上，实现更高层面的智慧化建筑节能。

3、应用要点

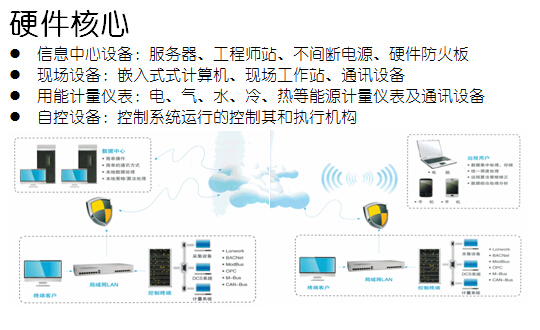

建筑（群落）能源动态管控优化系统技术建设硬件架构总体拓扑结构如下图所示，该平台分为中心层和现场层两大部分。

图1 工艺原理架构图	图2 硬件架构图

现场层主要包含能源计量层和能源优化控制器层两部分。

（1）对于新建建筑项目的应用

计量层主要在建筑中增加各种智能水电气表，监测环境参数的温湿度传感器等组成，然后通过采集器采集各种能源和传感器数据，并通过协议的形式传输到控制器层进行信息的汇总和分析处理。

优化控制器层主要由各种IP物联网控制设备组成，具有众多的标准通信协议和第三方私有协议，形成通用万能的接口软件系统，兼容性强，可实现与第三方设备及系统的互通、互换、互联。可实现对建筑主要空调、风机、水泵等各类能耗设备的优化控制。

（2）对于改造建筑的应用

对于改造建筑项目需要根据项目情况将传统计量表具更换为智能表具，增加必要的传感器。一般改造建筑都有楼控等子系统，可以直接通过接口集成，在采集原有暖通空调数据的同时解决了建筑群内部错综复杂的多家系统兼容，实现了不同厂家采集设备和控制系统的互通、互换、互联的难题，实现能源系统”监测、控制、执行和反馈“的大闭环逻辑。同时尽可能利用现有设备基础上实现整体整合和优化，在降低企业投入的基础上，实现节能效果。

（3）“建筑（群落）能源动态管控优化系统技术”将扩大软硬件应用的外延并改变软硬件产品的应用模式。通过“建筑（群落）能源动态管控优化系统技术”，用户可不必购买新的服务器和部署软件，就可以得到应用环境或者应用本身。可以利用的软硬件资源也不仅限于自己企业内部的设备和软件，而是可以通过网络得到扩展的软硬件资源。

（三）推广原因

该技术主要为大型公共建筑提供基于云端管理和优化的能源动态管控优化节能技术，符合北京市绿建节能技术选用标准。技术在北京多栋大型公建中得到了应用，在发改委工业建筑节能中也做出了较好的业绩。

（四）标准、图集、工法或专利、获奖

《公共建筑节能设计标准》GB50189、《能源计量器具唯一性识别技术导则》、《基于云计算的建筑物能耗预测分析系统及方法》等专利、《新技术新产品（服务）》等奖项。

（五）参考案例

国家民政部办公楼、昆仑饭店节能监控示范项目、新侨饭店节能改造等。

表1 案例工程与应用情况

案例一	国家民政部办公楼
应用情况	由四栋建筑组成，1989年—1993年进行建设，总建筑面积为32672m²。目前部委能源消耗主要有电力、水、天然气、市政供暖等组成，内设变电站1座、热力站1座、冷冻站1座（含4个冷冻机组）。
案例实景	国家民政部办公楼能源动态管控系统
案例二	昆仑饭店节能监控示范项

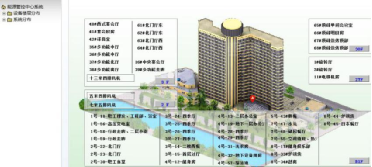

应用情况	1、昆仑饭店是五星级酒店，每年能耗支出庞大。 2、昆仑饭店节能监控平台实现能耗监测和节能优化控制于一体，根据通过能耗采集系统上传的能耗数据，与设备运行数据实现跨系统、跨设备的数据融合，在满足常规功能需求的基础上，实现酒店内部机电设备和系统能源的优化、控制、需求与匹配管理，通过负荷平衡、过程控制、工艺控制、逻辑控制和情景管理等多种方式，实现服务的按需配给，达到较佳的节能效果，在满足正常需求下实现最大限度的节能管控。
案例实景

（六）技术服务信息
