5.3.2雨水回收利用技术

l 应用目标:增加雨水渗透量,充分收集和利用雨水;

l 适用范围/条件:所有项目;

l 对应绿色建筑评价标准:7.2.13合理使用非传统水源

l 推荐产品:雨水回收利用系统


雨水收集系统概念:

雨水回用系统,就是将雨水收集后,按照不同的需求对收集的雨水进行处理后达到符合设计使用标准的系统。目前多数由弃流过滤系统、蓄水系统、净化系统组成。科学、合理、高效地利用雨水资源,不仅可以缓解城市缺水,而且能涵养与保护水资源、控制城市水土流失,减少水涝,控制城市地下水超采带来的漏斗效应与沉降,减轻水体污染以及改善城市生态环境。实施城市雨水收集利用的益处已成为人们普遍共识。
雨水收集系统的由五部分组成:
集水区:是一个确定的表面区域。收集降落的雨水一般来自于屋顶表面、地面、墙体。
输水系统:将水从集水区转输到贮水系统的渠道或者管道。
屋顶冲洗系统:该系统可以过滤并且去除污染物和碎屑,包括初期的弃流装置。
贮水系统:用做贮水收集雨水的地方。
配送系统:利用重力或泵配送雨水的系统。
净化系统:包括过滤设备、净化装置和用于沉淀、过滤和消毒的添加剂。
雨水收集系统的优点:
1、可以为附近的使用者提供自给自足的供水方式。
2、减少了直接用水泵抽取地下水的需要,降低了施工成本。
3、提供矿物质含量低的高品质软水。
4、经过景观和农田的处理后,雨水进入到地下含水层,可增大地下水的供应量并提高水质。
5、可以将盐分通过溶解和下移而排除土壤,减少甚至消除土壤中的盐分。
6、可以缓解城市洪涝,进一步减少了城市的水土流失。
7、比其他水源更经济。
8、在沿海地区,咸水浸入含水层是一个问题,雨水水质良好,补充到地下水时可降低地下水的含盐量,同时有助于维持淡水和咸水交界免得平衡。
9、雨水收集的经济效益:可以减少对市政用水的使用和依赖。

雨水收集系统

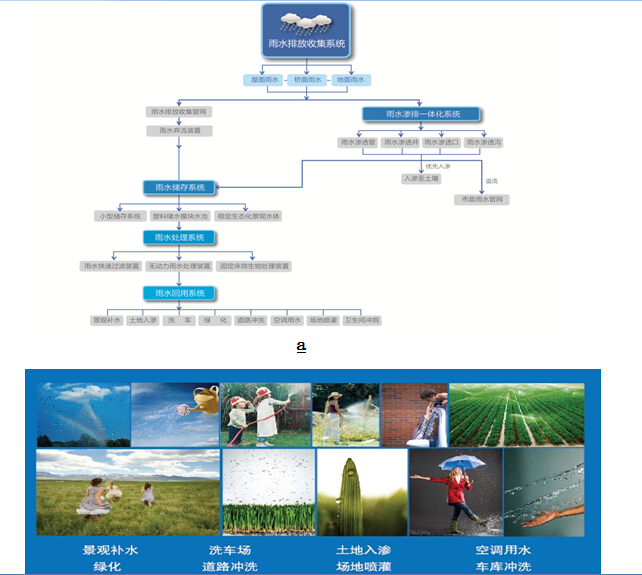

雨水管道---------截污管道-------雨水弃流过滤装置--------雨水自动过滤器--------雨水蓄水模块-------消毒处理---------用水点
成熟的雨水利用技术是集水的收集—截污—过滤—存储—渗透—提升—回用和控制一体化的定型产品和组装式成套设备。
初期雨水经过多道预处理环节,保证了所收集雨水的水质。采用蓄水模块进行蓄水,有效保证了蓄水水质,同时不占用空间,施工简单、方便,更加环保、安全。通过压力控制泵和雨水控制器可以很方便地将雨水送至用水点,同时雨水控制器可以实时反应雨水蓄水池的水位状况,从而到达用水点。
雨水收集系统的领域

城市住宅小区、学校、市政道路、广场、公园、绿地、工业园区、工厂。

雨水收集系统、雨水排水沟

雨水收集系统的意义

1、有效节约水资源

2、减少城市内涝

3、缓解水体的面源污染

4、缩小城市雨水管网规模,减少城市污水处理设施的投资

5、回补地下水,缓解地面沉降,减少海水入侵,改善生态环境


【产品推荐】

北京泰宁科创雨水利用技术股份有限公司

PP模块组合环保雨水收集利用系统主要设备介绍

新型环保雨水综合利用技术,是采用新的材料和新的工艺及产品,通过对园区内的屋面和路面雨水排放进行有效的路径规划和规模设计与实施,把雨水高效的收集起来,经过过滤消毒后,广泛用于园区绿化灌溉,洗车,冲洗道路,景观补水,空调补水等方面,达到节约水资源,防止园区内涝,回补地下水的目的。主要产品的材料性能更优越,施工周期更加短,使用年限更长,可循环利用,环保价值更高。




单体产品规格(单位mm) L×B×H=1000×500×400

主要材质及功能:以聚丙烯(PP)塑料纯料注塑而成,单体0.2立方米,呈长方体形,内部孔隙率达到95%u0P模块内部流通直径不小于50MM

依据GB50015-2003标准,

单体模块实测抗压承载力左侧不低于119KN,右侧不低于139KN;

单体模块实测抗压承载强度,左侧不低于476KN/㎡,右侧不低于558KN/㎡

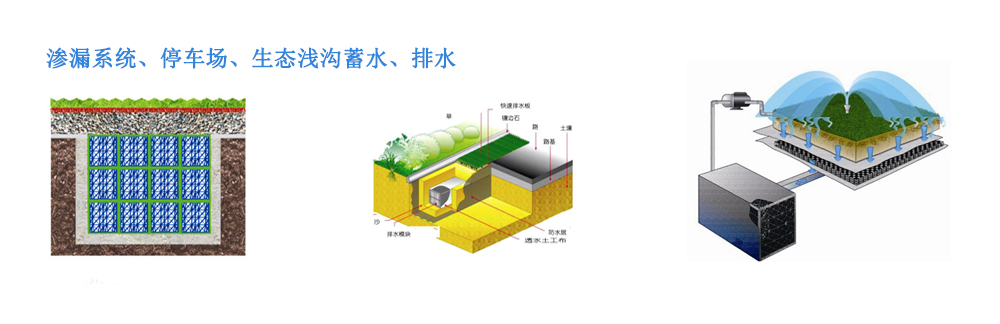

主要材质及功能:以聚丙烯塑料模块相组合,形成一个地下水池,在水池周围根据工程的需要结合不同性能的包裹材质实现密闭储存和有效渗透的多重功能,是城市精细化建设的代表性产物。

具有如下特点:

1、安装快捷,是传统水池施工周期的1/3

2、布局灵活,可以布置成各种形状来适应施工现场的需求

3、通过包裹不同功能的包裹物,可以实现密闭储水池及渗透池等多种功能

4、顶部具有良好的抗压性能,系统整体寿命不小于30年。承载力大,水池上方可做为绿地,种植花草和树木等,起到美化环境的作用;也可做停车场、休闲广场等。可循环重复利用,拆除时不产生建筑垃圾。

5、由于单体为较轻质的塑料模块形式,便于搬运安装,尤其适用于海岛或山体的雨水储存及利用。可重复利用,不产生建筑垃圾

6、由于PP材料化学性能稳定,拼装成水池后,水质保持时间更长,不易变味和滋生藻类,收集到的雨水绿化浇灌等使用更加安全。

【来源:北京市住建委官网推荐】

砂基雨水收集与利用系统

砂基雨水收集与利用系统旨在各地新型城镇化建设中,推广和应用低影响开发建设模式中,加大城市径流雨水源头减排的刚性约束,优先利用自然排水系统,建设生态排水设施,充分发挥城市绿地、道路、水系等对雨水的吸纳、蓄渗和缓释作用,使城市开发建设后的水文特征接近开发前,有效缓解城市内涝、削减城市径流污染负荷、节约水资源、保护和改善城市生态环境,为建设具有自然积存、自然渗透、自然净化功能的海绵城市提供重要保障。

砂基雨水收集与利用系统是专门针对“城市排水防涝”与“雨水资源化利用”而开发设计,变传统的“点式强行排水为“收、蓄、渗、净、排、用”一体化,涵盖了雨水收集与过滤、储存保鲜、渗透回补、溢流排放四大子系统,并拥有独立的知识产权,该向技术成果获得27项发明专利,其中7项国际发明专利(美国、日本、澳大利亚、韩国),并获得北京市科学技术发明一等奖和北京市专利一等奖。

1.1 收集过滤

砂基收集过滤子系统由透水路缘石、滤水路缘石、砂基透水砖、硅砂滤水沟等核心部件产品组成,创造性发明微米级孔隙透水,因而在透水同时具有过滤净化水功能。该子系统替代了传统雨水篦子点式排水,既防止树叶等杂物堵塞,又在有机质还没来得及溶入之前水迅速渗透,避免水质污染,并省去传统雨水收集初期弃流;与国外透水沥青路面相比,既大幅度降低成本,又防止灰尘堵塞,具有长时效透水性,并易于维护。

要点:

1、收集过滤系统,取消雨水篦子,隔一段距离开孔路缘石;

2、技术参数:透水砖/滤水沟盖板透水速率2.44m/h

3、维护:日常道路清洁,3年冲洗泵清洗一次;

4、污染物去除率:80-90%;

核心技术产品:


1.1 砂基雨水储存保鲜子系统

砂基雨水收集系统由硅砂透水砌块与硅砂滤水砌块组合建造, “蜂窝状”的净水储水池。收集后的雨水汇入净水蓄水池中进行储存保鲜,储存保鲜系统是通过模拟地下水在地层中储存的结构原理储水,底部铺设的透气防渗砂具有透气不透水的功能,能够接通地气,起到对水质的保鲜作用。

技术要点:

1、承载力强、稳定性好、抗漂浮;

2、层层过滤净化;透气防水保鲜;

3、模块组装施工方便;开放结构维护简单;

1.1 砂基雨水渗透回补子系统

由硅砂滤水砌块砌筑而成,具有净水、滞水、渗水功能的雨水井。硅砂渗排水管渠配置各类渗透沉沙井、硅砂渗透井、各井之间用塑料穿孔管相连,管渠末端排入园区管网或水体。

特点:

1)硅砂蓄水池溢流的雨水溢流至绿地中的渗水井中;

2) 净水、滞水、渗水一体化;

3) 结构稳定、施工简单。

4) 一井多用,既能起到渗水井的作用也能起到检查井的作用。

【来源:北京住建委官网】
