l 应用目标:拓展绿化空间、缓解城市热岛效应;保温隔热,降低夏季室内温度,减少空调能耗;
l 适用范围/条件:公共建筑和居住建筑皆可;由于气候原因南方使用多,北方使用少。
l 对应绿色建筑评价标准:8.2.9 降低热岛强度
l 推荐产品:屋顶绿化/垂直绿化

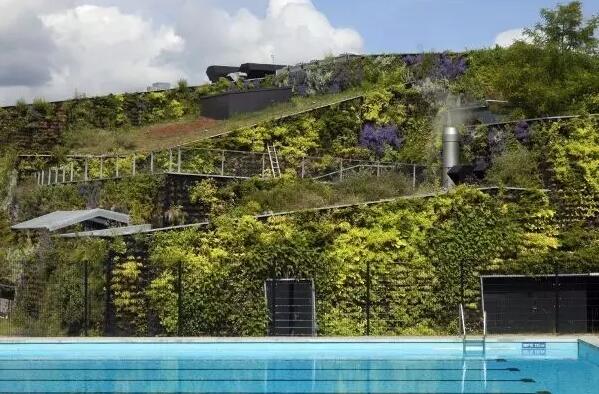

屋顶绿化泛指屋顶、墙体、露台、地下车库、硬地面、立交桥等一切脱离地气的绿化,裸露山体护坡绿化也是屋顶绿化的一种。屋顶绿化是治理“城市病”行之有效的途径。
1
屋顶绿化的几种成熟技术

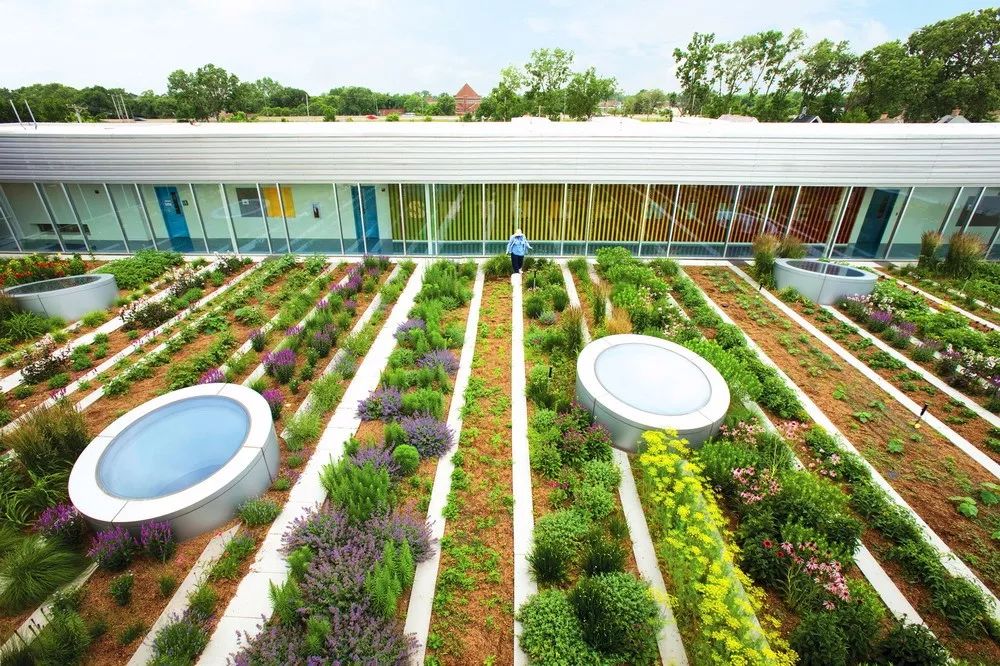

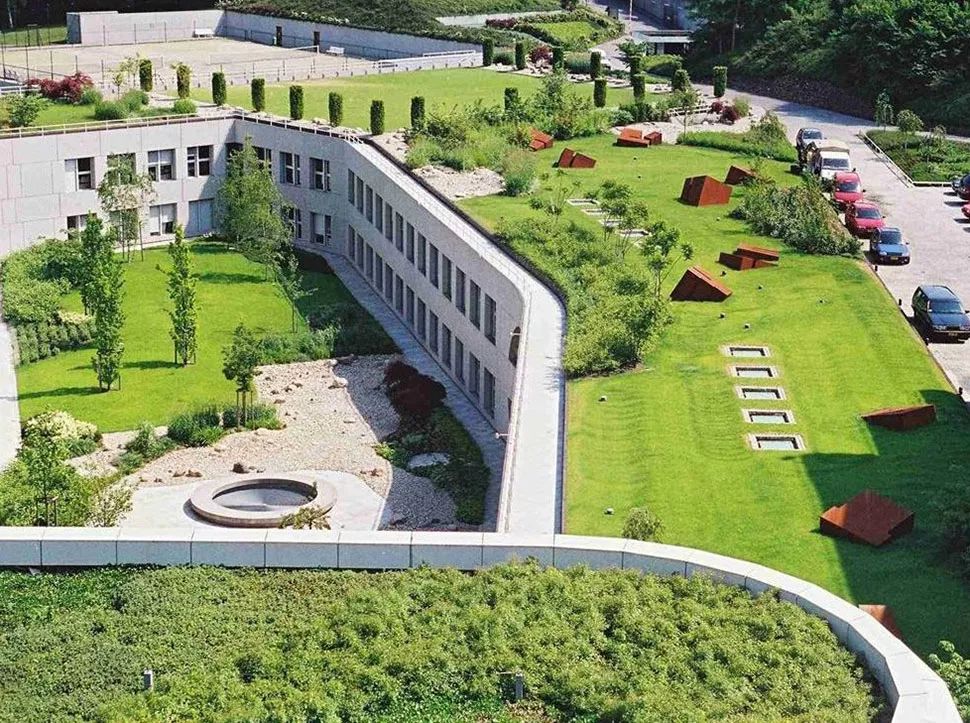

1. 屋顶草坪
轻型屋顶绿化或纯生态式屋顶绿化,又被人们形象地称为屋顶草坪。屋顶草坪对屋面负荷的要求比较低,增加重量<30~70kg/㎡,几乎适合各种屋顶,可以达到迅速建设、立竿见影的效果。它管理简便,建造、养护费用低廉,建成后只要适度地进行一些灌溉就能保持良好的景观效果;同时生态作用非常显著,所以在原有建筑比较多的城市,屋顶草坪更适合大面积推广应用。
屋顶草坪施工程序如下:
(1)调查承重:屋顶承重每平方米≥70kg,即可实施。
(2)闭水测试:清扫屋面,闭水测试后屋面不漏水方可进入下一道工序。若屋面漏水则须先做好防水层。
(3)园路、排水口的铺设:按设计图排水定格、砌种植围档和作业通道,特别要注意水的流向和排水口的通畅。
(4)铺设分离滑动层:用专用塑料布和无纺布在种植围档内铺满,搭接宽度10cm以上,并向围档处延伸,与围档砖同高。要选择合适方法生产的无纺布,同时要注意无纺布的重量规格。
(5)铺设轻型营养基质:厚度在8cm~10cm;基质配制应根据各地的气候条件,从试验中得出合适的配比。
(6)植物种植:屋顶草坪要选用景天科植物,如佛甲草,耐干旱、抗高温、节水性能好、冬季耐寒、宿根轮生、养护管理粗放。佛甲草与景天科植物混种,景观更丰富,抗性更强,是屋顶草坪首选的植物种群。新铺植的草有一段缓苗和生根时间,春天施工最好;夏天施工有一定困难,施工量最大;秋天要抓住早、中期的好天气;晚秋施工也可以;冬天有冰冻不便施工。
(7)恢复期养护约30天。养护中有两个环节特别重要:一是浇足春灌水,使草坪顺利返青;二是浇透冻水,有利于草坪安全过冬。
(8)清理打扫施工现场。

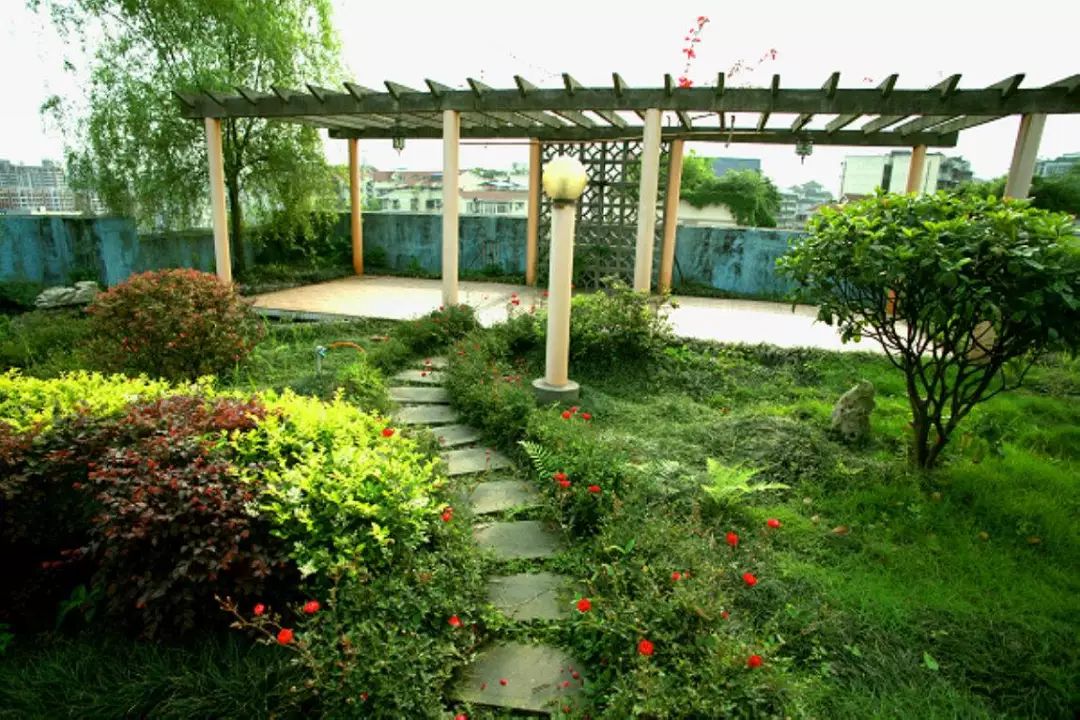

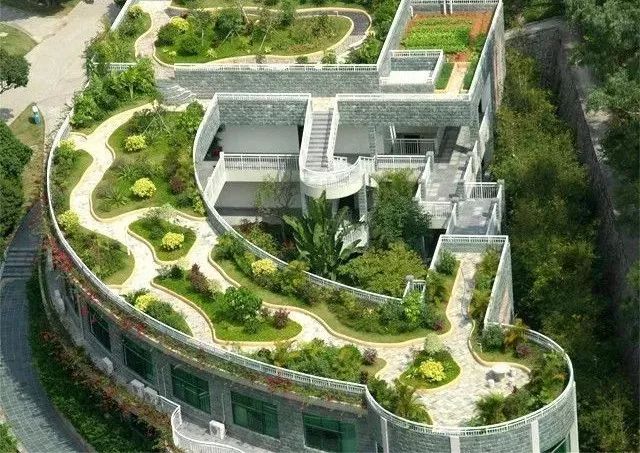

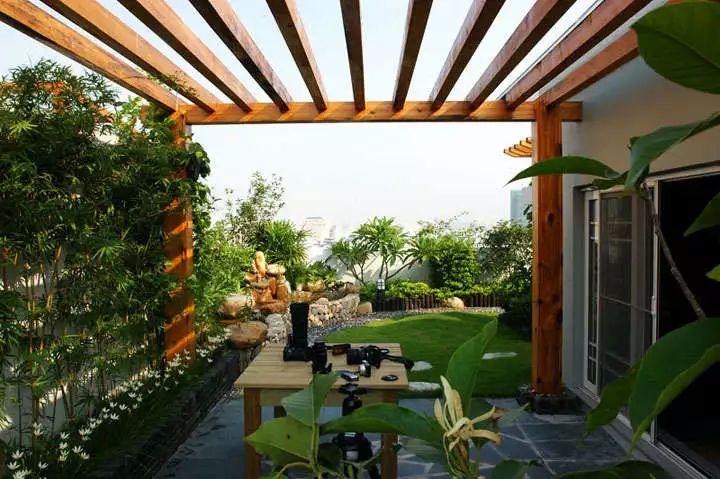

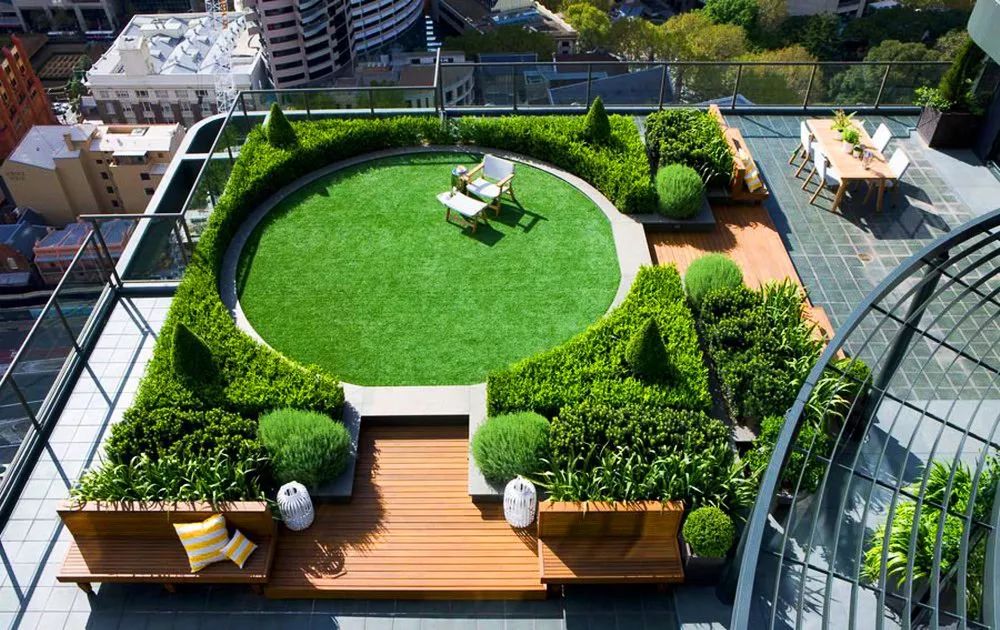

2. 空中花园
空中花园近似地面园林绿地,采用国际通行的防水阻隔根、蓄排水等新工艺、新设备、新技术,乔灌花草、山石流水、亭廊桥榭合理搭配组合,点缀园艺小品,但硬铺装要少,且要严守建筑设计荷载。一般工程每平方米重量为100~200kg,水饱和状态下重量为300~400kg,屋顶静荷载应在每平方米500kg以上。
空中花园施工的一般流程如下:
(1)调查承重:屋顶承重每平方米≥300kg,即可实施。
(2)闭水测试:清扫屋面,闭水测试后屋面不漏水方可进入下一道工序,若屋面漏水则须先做好防水层。
(3)铺设阻根防水层,这是做好空中花园的关键技术。重点是做好女儿墙和屋面设备的节点防水。目前,应用最好的产品是聚脲高强保水防腐涂层,该产品是两种液体同时喷向屋面形成固体膜,由于没有缝隙和处理节点的困难,防水寿命可延长至50~70年。
(4)铺设排蓄水层。重点是做好排水口,保证排水流畅。
(5)铺设过滤、隔离层:用专用无纺布在排水板上铺满,搭接宽度在10cm以上,并向围档处延伸,与围档砖同高。要选择合适方法生产的无纺布,同时要注意无纺布的重量规格。
(6)种植池、园林小品、园路的施工。
(7)铺设轻型营养基质:厚度在20cm~100cm;基质配制应根据各地气候条件,从试验中得出合适的配比。目前应用最好的营养基质是人造土壤——珍珠岩,它模拟了土壤的颗粒构成,添加植物所需要的各种营养,环保不生虫,最大的优点是每立方米重量仅为田园土的1/10。
(8)植物种植:选用节水、抗性强、生长缓慢、造型美观、色彩丰富的乔灌花草,注意栽植的季节。
(9)植物固定支撑处理,树高超过2m应做好支撑处理,避免发生强风带来的不安全因素。
(10)清理打扫施工现场。
(11)恢复期养护。
3. 屋顶菜园、果园
屋顶菜园、果园既有很好的生态效应,又具备农业丰收的经济效应,增加了植物种植的新渠道,是我国屋顶绿化带有方向性的新途径。屋顶菜园、果园的施工方法与空中花园建造步骤相仿。
2
屋顶绿化施工注意事项及要点
1. 安全第一位,荷载最重要
安全是屋顶绿化的保证,决定屋顶绿化的成败。屋顶绿化的安全,包括建筑结构承重、防水设施的安全使用,以及屋顶四周的女儿墙、防护栏、人员进出口、大型植物的安全牢固等。每个部分、每个环节都不能掉以轻心。
安全中最重要的是屋顶的荷载,它由静荷载和动荷载组成。静荷载是屋面构造层、绿化构造层、植被层等所产生的屋面荷载。动荷载指由积雪和雨水回流、人员走动及建筑物修缮等工作所产生的屋面荷载。进行屋顶花园设计时,应尽可能地把较重的荷载如园林小品、亭阁、假山置石、水池选择在建筑承重的位置上(梁、柱、承重墙)。
2. 做好防水、排水是关键
防水排水是屋顶绿化的关键,故在设计时应按屋面结构进行多道防水设施,做好防排水构造的系统处理。各种植物的根系均具有很强的穿刺能力,为防止屋面渗漏,应先在屋面铺设具有阻根功能的防水材料。
防水层施工完成之后,应进行24小时蓄水检验,经检验无渗漏后,再在其上铺设排水层。排水层可用塑料排水板、橡胶排水板、PVC排水管组成。
排水层上放置隔离层,其目的是将种植层中因下雨或浇水后多余的水及时通过隔离层过滤后排出去,以防植物烂根,同时也可将种植层介质保留下来,以免流失。隔离层可采用重量不低于250g/㎡的聚酯纤维土工布或无纺布。最后,在隔离层上铺置种植层。
3. 基质要营养环保,更要轻
根据屋顶绿化的立地条件,基质层除了要满足植物的生长条件外,还需具有一定的渗透性能、蓄水能力和空间稳定性的轻质材料层。一般土壤很难达到这些要求,因此屋顶绿化一般采用各类介质来配制人工土壤。目前应用最理想的是珍珠岩人工土壤。
3
屋顶绿化植物品种的选择
屋顶花园的植物选择应符合屋顶立地条件的特点,其基本原则主要有以下几个方面:
(1)遵循植物多样性和共生性原则,以生长特性和观赏价值相对稳定、滞尘控温能力较强的本地常用和引种成功的植物为主。
(2)以低矮灌木、草坪、地被植物和攀援植物等为主,原则上不用大型乔木,有条件时可少量种植耐旱小型乔木。小乔木最好种植在木桶或木箱等容器中,并放在承重墙或承重柱上。
(3)应选择须根发达的植物,不宜选用根系穿刺性较强的植物,防止植物根系穿透建筑防水层。
(4)选择阳性、耐瘠薄、粗放管理的浅根性植物。
(5)选择抗风、耐旱、耐高温的植物。
(6)选择抗污性强,可耐受、吸收、滞留有害气体或污染物质的植物。
一、什么是垂直绿化?

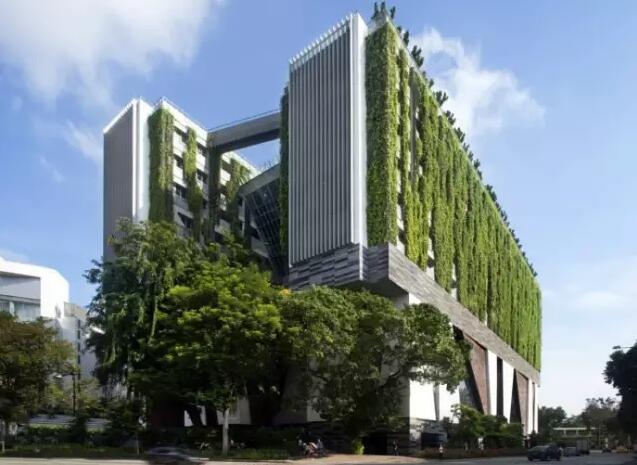

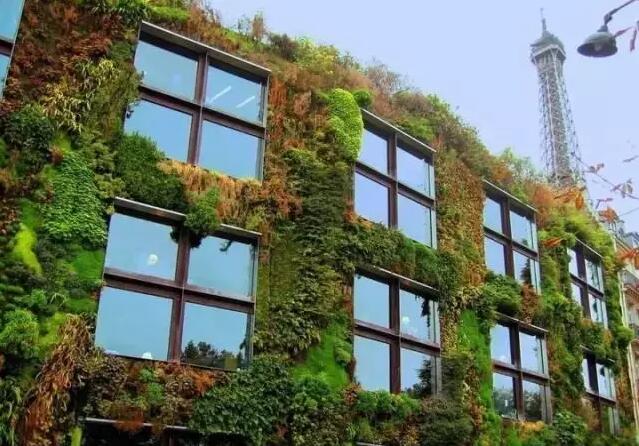

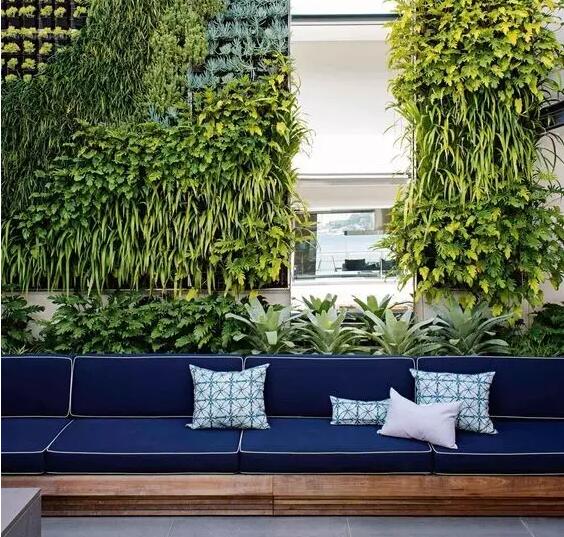

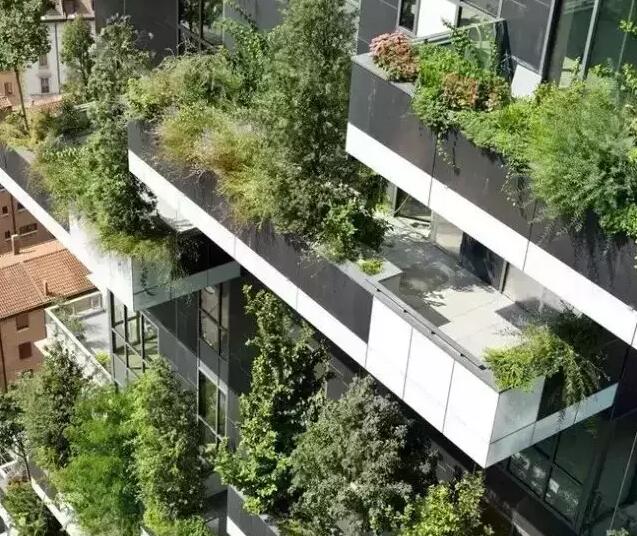

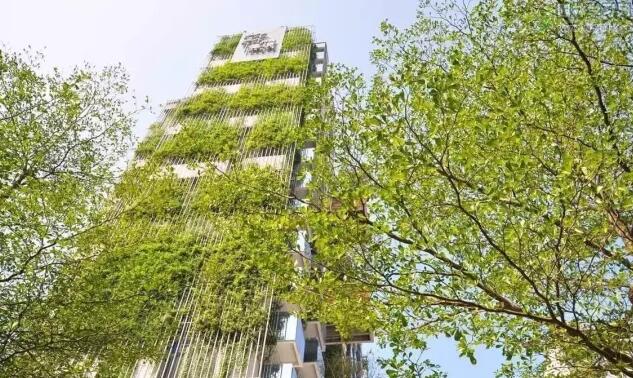

垂直绿化是在立体空间进行绿化的一种方式,是利用植物材料沿建筑物或构筑物立面攀附、固定、贴植、垂吊形成垂直面的绿化。
随着城市(尤其是老城区)可供绿化的用地愈发紧张,垂直绿化逐渐成为提高城市绿量、美化城市环境的重要措施。深圳、重庆、成都、广州、北京、上海等是垂直绿化较早应用城市,并随着社会的发展,垂直绿化将会有更大的发展空间。
二、垂直绿化的优势
垂直绿化不仅能增加建筑物的艺术效果,使环境更加整洁美观、生动活泼,而且占地少、见效快、绿化率高。其作用可总结为3点:
防尘、降温、防噪、节能。垂直绿化能装饰和改善室内小气候,有“绿墙”的室内温度能比无“绿墙”的室内温度降低3℃~4℃,而湿度相应地增加20~30%u0能隔离噪音、吸纳灰尘,降低污染。
美观、立体效果好。垂直绿化的主要材料是藤本植物,种类较多,附着攀爬在栏杆或棚架上形成美丽的“绿墙”,给人们美丽大气的视觉观感。
?增加绿地率,节约土地。垂直绿化可以充分利用每一寸土地,提高绿化面积和绿化覆盖率。科学合理的垂直绿化可以等面积甚至几倍地补偿建筑物所占面积,提高人均绿地面积约0.5㎡。
三、垂直绿化的分类
依据技术形式来分类,垂直绿化主要有六种:传统的攀爬式和摆盆式;新技术体系下的模块式、布毡水培式、布袋式和铺贴式。

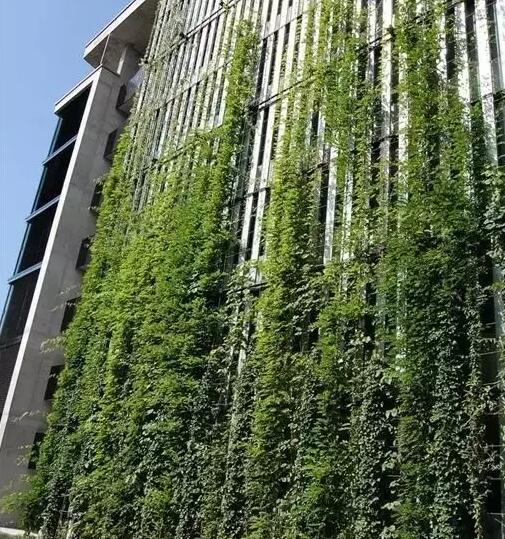

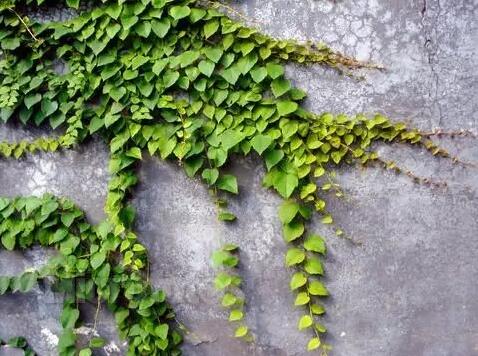

1、攀爬式(含牵引,框网架)
在墙面种植攀爬或垂吊的藤本植物,如种植爬山虎、络石、常春藤、扶芳藤、绿萝等。这类绿化形式简便易行、造价较低、透光透气性好。但攀援式的不足也是显而易见的,它品质单一,高度有限,生长周期较长。
应根据墙面或构筑物的高度来选择攀缘植物。
高度在2m以上,可种植:爬蔓月季、扶芳藤、铁线莲、常春藤、牵牛、茑萝、菜豆、弥猴桃等。
高度在5m左右,可种植:葡萄、杠柳、葫芦、紫藤、丝瓜、瓜篓、金银花、木香等。
高度在5m以上,可种植:中国地锦、美国地锦、美国凌霄、山葡萄等。
应尽量采用地栽形式。种植带宽度50-100cm,土层厚50cm,根系距墙15cm,株距50-100cm为宜。

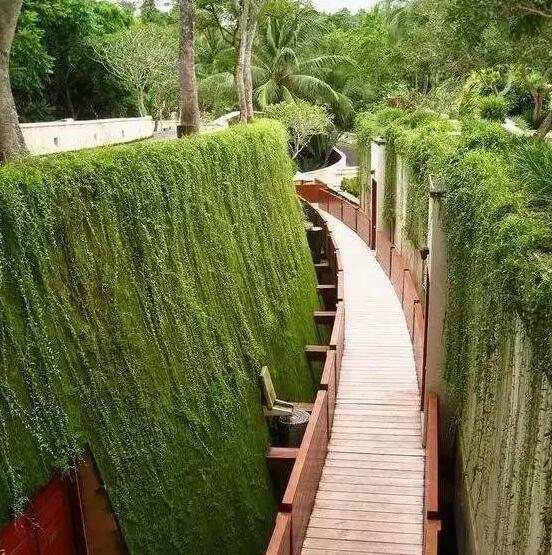

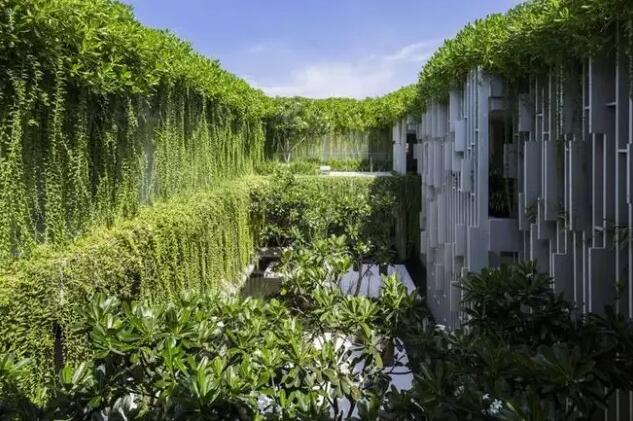

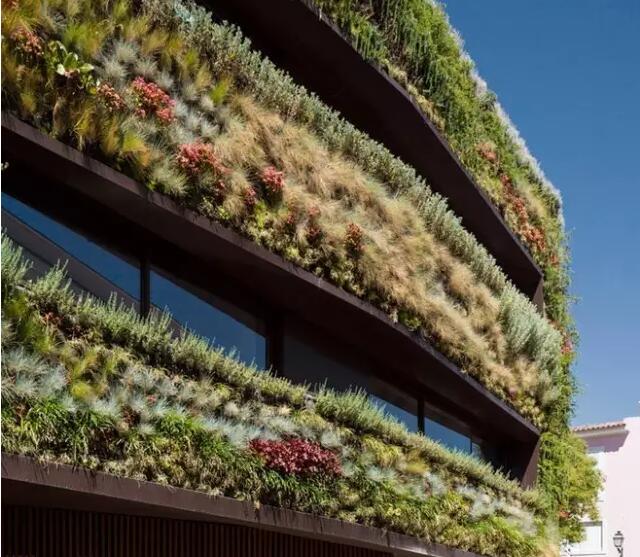

2、垂吊式
将植物种植于空中的种植槽,使其悬挂而下。植物犹如墙面垂帘,景观动感很强,不妨碍墙面的质地与装修效果的展示。
适宜河岸、挡土墙、立交桥等室外垂直立面使用,造价低,管理成本低。

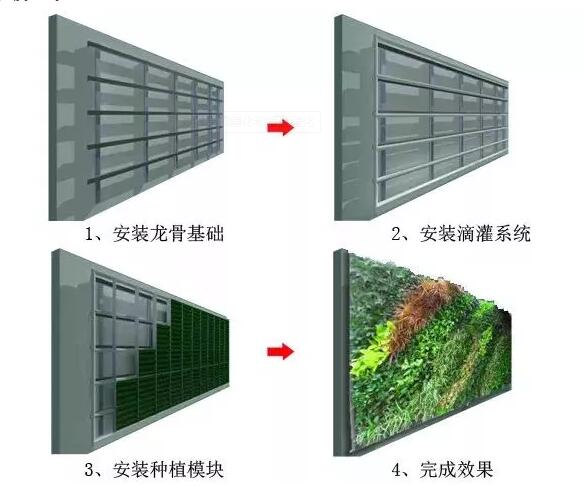

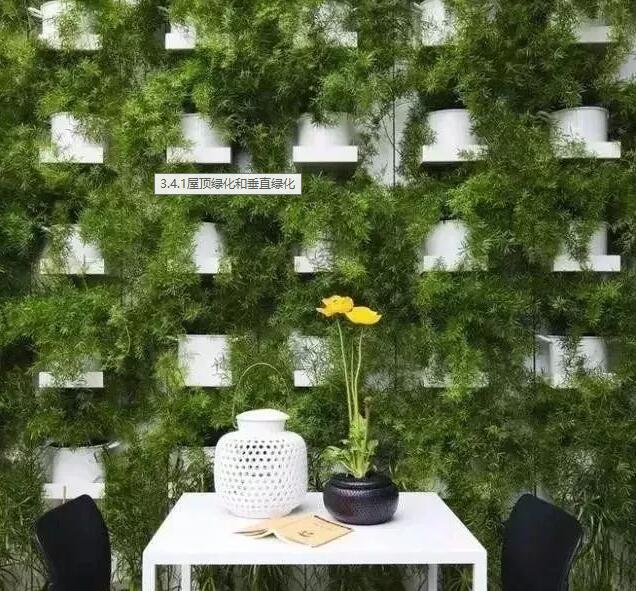

3、骨架 花盆式
通常先紧贴墙面或离开墙面5-10cm搭建平行于墙面的骨架,辅以滴灌或喷灌系统,再将事先绿化好的花盆嵌入骨架空格中。
优点:对地面或山崖植物均可选用,自动浇灌,更换植物方便,适合临时植物花卉背景。
缺点:墙外骨架厚度大于20cm,骨架在墙面固定点易产生漏水隐患,骨架锈蚀影响使用寿命,滴灌容易被堵失灵。

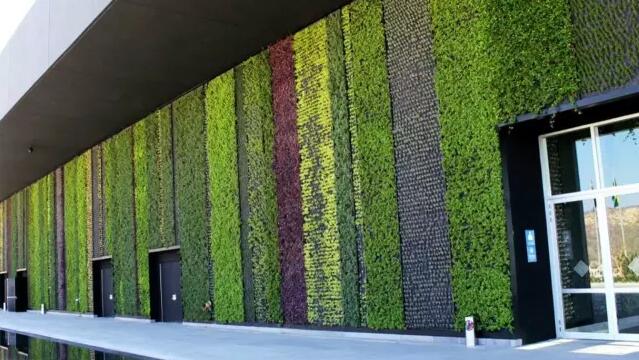

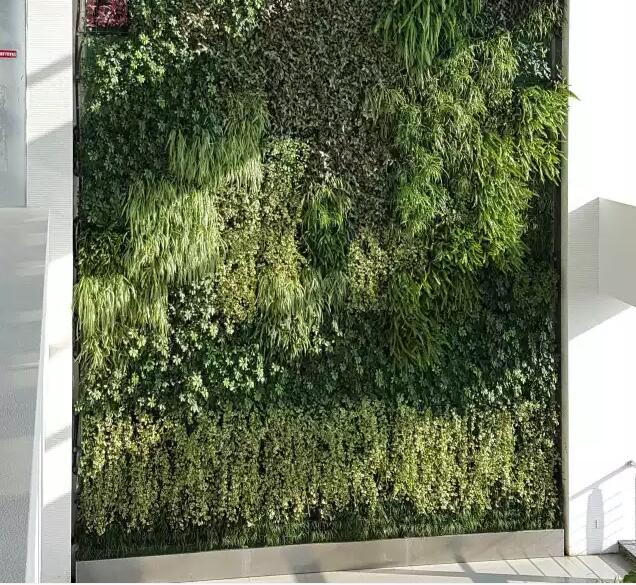

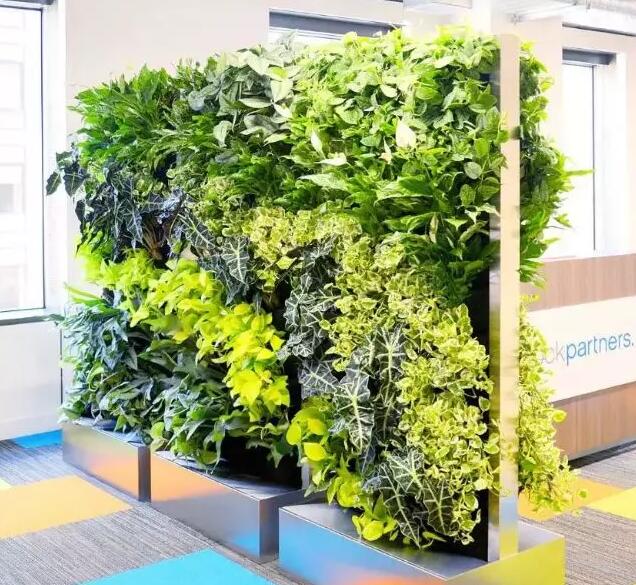

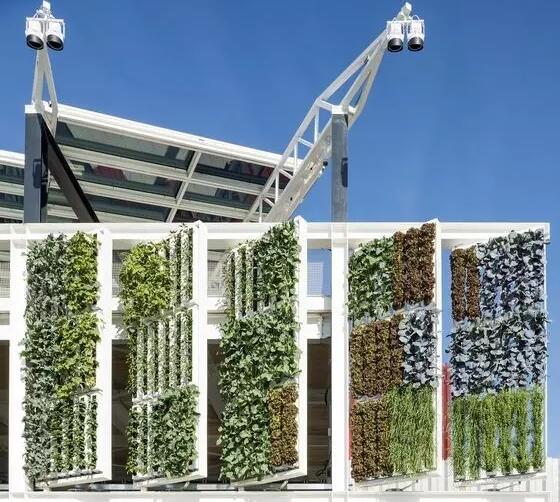

4、模块式
其建造工艺与骨架 花盆防水类同,但改善之处是花盆变成了方块形、菱形等几何模块,这些模块组合更加灵活方便,模块中的植物和植物图案通常须在苗圃中按客户要求预先定制好,经过数月的栽培养护后,再运往现场进行安装。

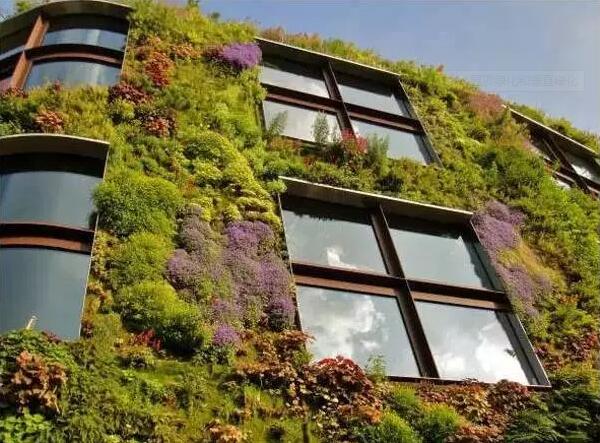

5、铺贴式
在墙面直接铺贴植物生长基质或模块,可将植物在墙体上自由设计或进行图案组合;直接附加在墙面,无须另外做钢架,并通过自来水和雨水浇灌,降低建造成本;厚度较薄,约10至15厘米,具有防水阻根功能,有利于保护建筑物;易施工,效果好等。分为防水层、无纺布、自动浇灌系统3个部分。

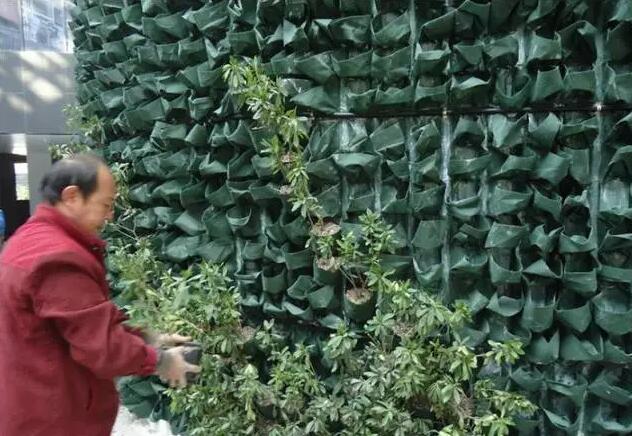

6、布袋式
即在铺贴式墙面绿化系统基础上发展起来的一种工艺系统。这一工艺是首先在做好防水处理的墙面上直接铺设软性植物生长载体,比如毛毡、椰丝纤维、无纺布等,然后在这些载体上缝制装填有植物生长及基材的布袋,最后在布袋内种植植物实现墙面绿化。
四、垂直绿化植物怎么选?
垂直绿化对所用的植物材料要求比较严格,应选择浅根、耐贫瘠、耐旱、耐寒的强阳性或强阴性的藤本、攀援和垂吊植物。
可用于垂直绿化的植物种类丰富,不下百种。常见的主要有:地锦、爬山虎、迎春、凌霄、紫藤、常春藤、扶芳藤、藤本月季、山荞麦、金银花、鸢萝、牵牛花、络石、木香、葡萄、猕猴桃、五味子等。
除了一般要求的尽可能速生和常绿外,各地还可根据环境、功能、绿化方式和目的等选择适合的品种。
1、功能要求:在绿化中,如果是用于降低建筑墙面及室内温度,就应该选用生长快、枝叶茂盛的攀缘植物,这类植物有爬山虎、五叶地锦、常春藤等。如果是以防尘为主的,应尽量选用叶面粗糙且密度大的植物,如中华猕猴桃等。
2、生态要求:不同攀缘植物对环境条件要求不同,因此在进行垂直绿化时应考虑立地条件。在进行墙面绿化时,应考虑方向问题,北墙面应选择耐阴植物,如中国地锦是极耐阴的攀缘植物,用于北墙比用于西墙生长迅速,生长势强,开花结果繁茂。西墙面绿化应选择喜光、耐旱的植物,如爬山虎等。在我国北方应考虑植物材料的抗寒、抗旱性,而南方则应考虑其耐湿性。
3、绿化方式:对于墙面绿化,可以选择有吸盘和吸附根的攀缘植物,如爬山虎、常春藤等;庭院垂直绿化,一般是在棚架、山石旁,栽植典雅或有经济价值的木香、蔷 薇、金银花、猕猴桃等;住宅垂直绿化除墙面外还包括阳台等,对于阳台可选用喜光、耐旱的攀缘植物,背阴墙面可选用耐阴的中国地锦等;土坡、假山的垂直绿化宜选用根系庞大、固地性强的攀缘植物。
4.美化要求:为了增加墙面的美化效果,可以在立交桥等位置种植爆竹花、牵牛花、鸢萝等开花攀援植物;护坡和边坡种植凌霄、老鸭嘴藤等;立交桥悬挂槽和阳台上种植黄素馨、马缨丹、软枝黄蝉等;
5.环保要求:在南方,常春藤能抗汞雾。在北方,地锦能抗二氧化硫、氟化氢和汞雾。常绿阔叶的常春藤、薜荔、扶芳藤都能抗二氧化硫。可根据绿化环境中的污染情况进行选择。
目前,城市垂直绿化中所用的材料大多是各种功能兼顾,多种垂直绿化材料有机结合种植。
五、施工要点
1、整体系统必须符合建筑结构荷载要求
流行的绿墙系统大致可以分为“刚性”和“柔性”两大类。刚性系统,通俗来讲是指需要安装龙骨架和种植槽的结构,而这些结构给原建筑墙面带来明显的额外荷载,而“柔性”因为无需安装骨架,从而极大的降低了墙面荷载,从而不影响外观厚度,节约占地面积,成本也更低,但在植物选品搭配上比较单一。
2、结构系统依附于建筑结构,必须做到防水阻根。
3、结构系统安装必须解决高空坠落隐患,达到抗风要求。
4、整体系统排水需要与建筑表面排水系统相结合,避免在地面和墙面看到浇水痕迹,影响环境美观和清洁卫生。
5、整体系统安装、养护必须便利而且经济。
