【案例】兰州新区中建大厦 1＃办公楼

一、项目介绍

2012 年 8 月 20 日，国务院批准兰州新区为第五个国家级新区。兰州新区是西北地区的第一个国家级新区。兰州新区属中温带干旱、半干旱大陆季风性气候，年降雨量较少，空气干燥，太阳能资源较为丰富。

中国建筑科学研究院兰州分院科研办公楼为甘肃首个超低能耗建筑。目标在于打造整个兰州新区乃至甘肃省超低能耗建筑发展的标杆，做好示范引领作用。

本项目的超低能耗理念为：最小化——采用更高保温隔热性能和建筑气密性的围护结构，运用高效新风热回收，最大程度降低建筑供暖供冷需求；最大化——采用高效冷热源、动力设备、电气设备，最大程度提高建筑用能效率；可持续——提高建筑能源利用率、提升室内环境质量、提高可再生能源应用比例，提升建筑的可持续性；经济性——利用软件工具， 优化超低能耗方案，避免节能技术过度化。

本项目的技术路线为：寻标——调研收集国内外优秀超低能耗建筑标准及案例；对标

——参照相关标准，对比本项目建设条件，合理确定技术指标；达标——因地制宜选择节能技术及策略；夺标——打造兰州新区超低能耗建筑标杆。

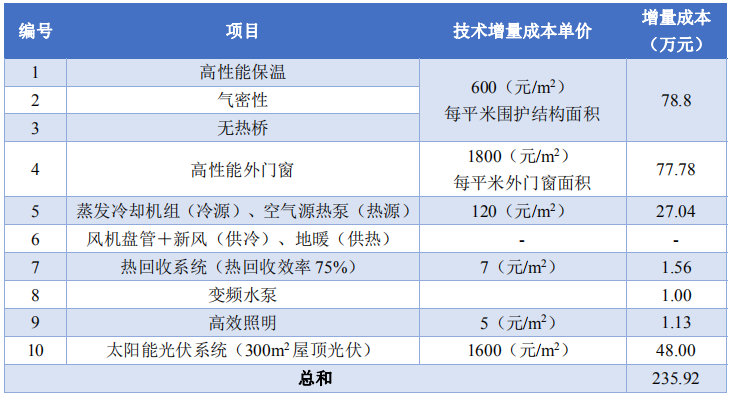

本项目增量成本折合到单位面积约 1044 元/m²，与国内被动式建筑项目的经验基本一致。本项目在不采用光伏发电系统的情况下事实上已达到超低能耗设计要求，此时增量成本约 831 元/m²。

二、关键技术指标

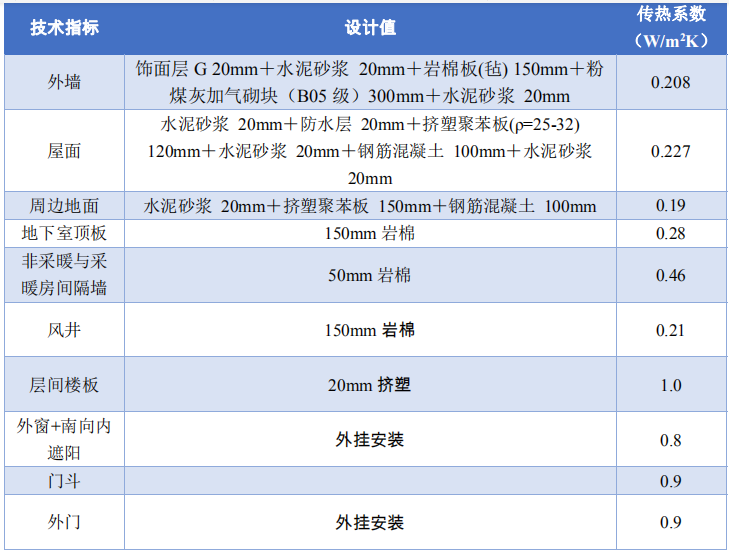

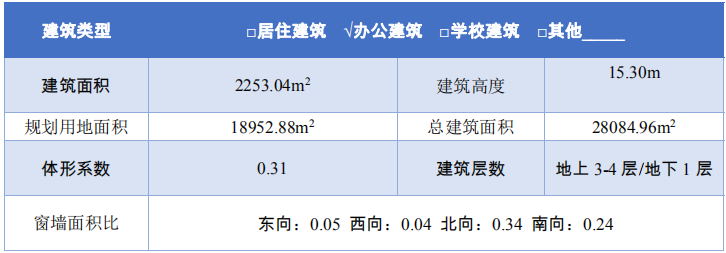

⑴ 围护结构指标

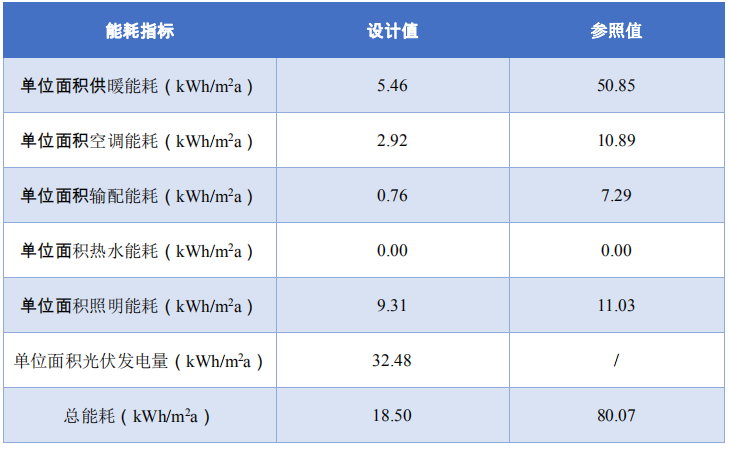

⑵ 能耗指标

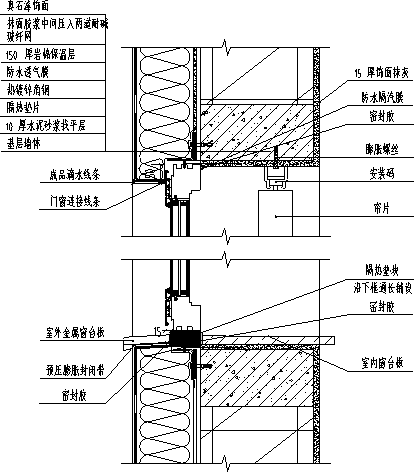

① 无热桥与气密性设计

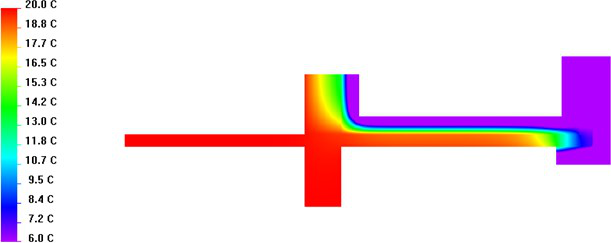

本项目进行无热桥与防结露计算，计算结果表明，本项目采取的保温与无热桥做法可保证室内壁面无结露风险。

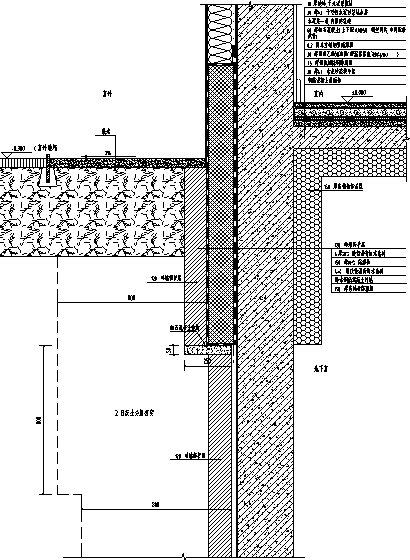

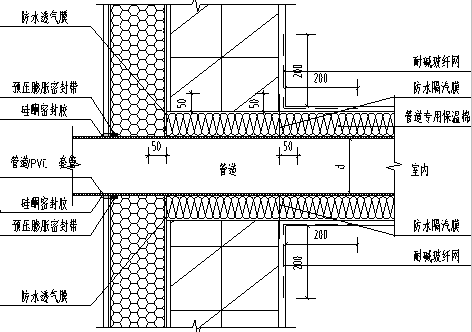

气密性选择奥润顺达被动窗、被动门及门斗，并通过气密性节点做法实现建筑 n₅₀≤0.6 h^-1。通过保温及节点做法实现本项目无热桥设计。本项目无热桥与气密性做法节点主要包括：

三、节能技术措施

⑴ 高效冷热源

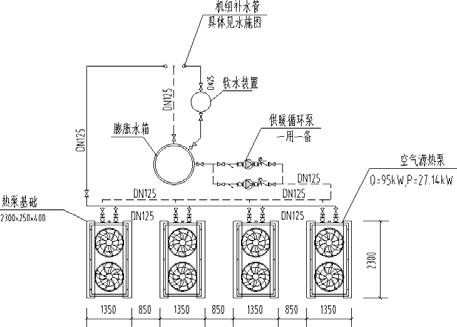

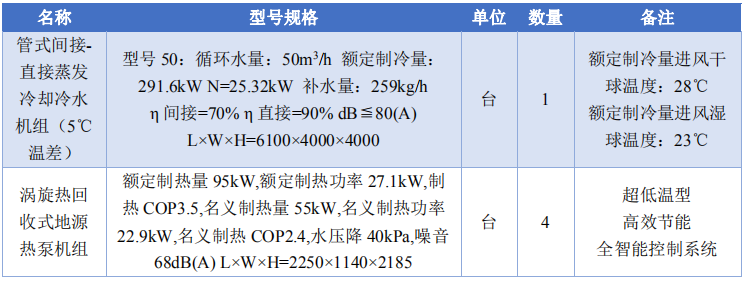

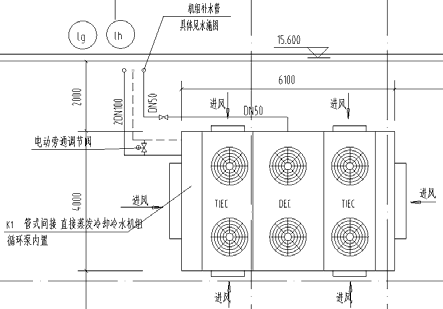

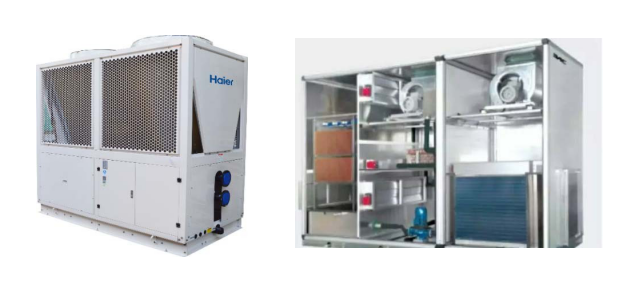

契合兰州干旱半干旱的气候特点，冷源采用 1 台蒸发冷却机组，热源采用 4 台低温空气源热泵。冷机 COP 可达 11.5；热泵额定工况 COP3.5，名义 COP2.4。供暖系统为地板辐射采暖系统，设置排风热回收系统，热回收效率不低于 75%；供冷系统采用风机盘管＋新风。电动对开调节阀与新风机联动，防止室外空气渗透。水泵采用变频设备，根据水力计算选择循环泵。空调及新风机组回水管设置电动两通调节阀。

⑵ 可再生能源

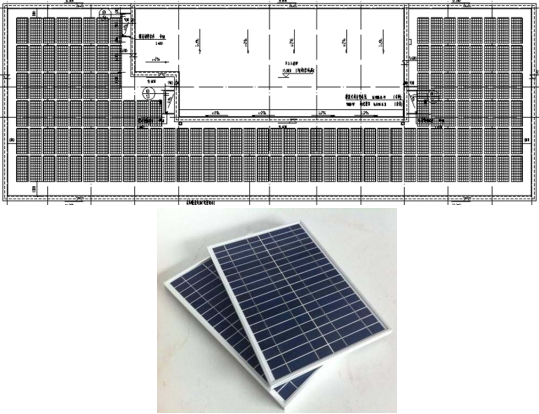

光伏发电系统：契合兰州太阳能资源较为丰富的资源条件，本项目屋面设置 300m² 太阳能光伏发电系统，总装机容量为 81.84kW；25 年年均发电量约为 8.66 万度。

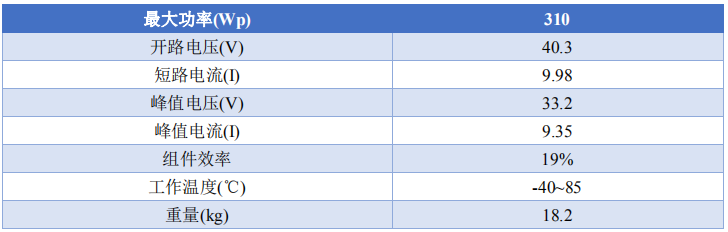

310 单晶硅组件参数

⑶ 节能设备

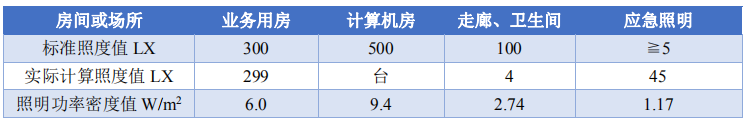

采用低损耗、高效率节能环保型、噪声不超过环保规定的变压器。电梯选用具有节能拖动、节能控制方式的产品，并具备延时自动转为节能运行模式的功能。项目选用高效 LED 光源，主要功能房间照明功率密度设计目标值为业务用房、会议室、档案室、资料室不高于6.0W/m²、计算机房不高于 12W/m²，实际设计值均低于目标值(详见照度计算书) ；公共走道照明采用自熄控制。部分区域采用 T5 型三基色直管荧光灯、紧凑型荧光灯。

NX 能效系列

低损耗，低噪声

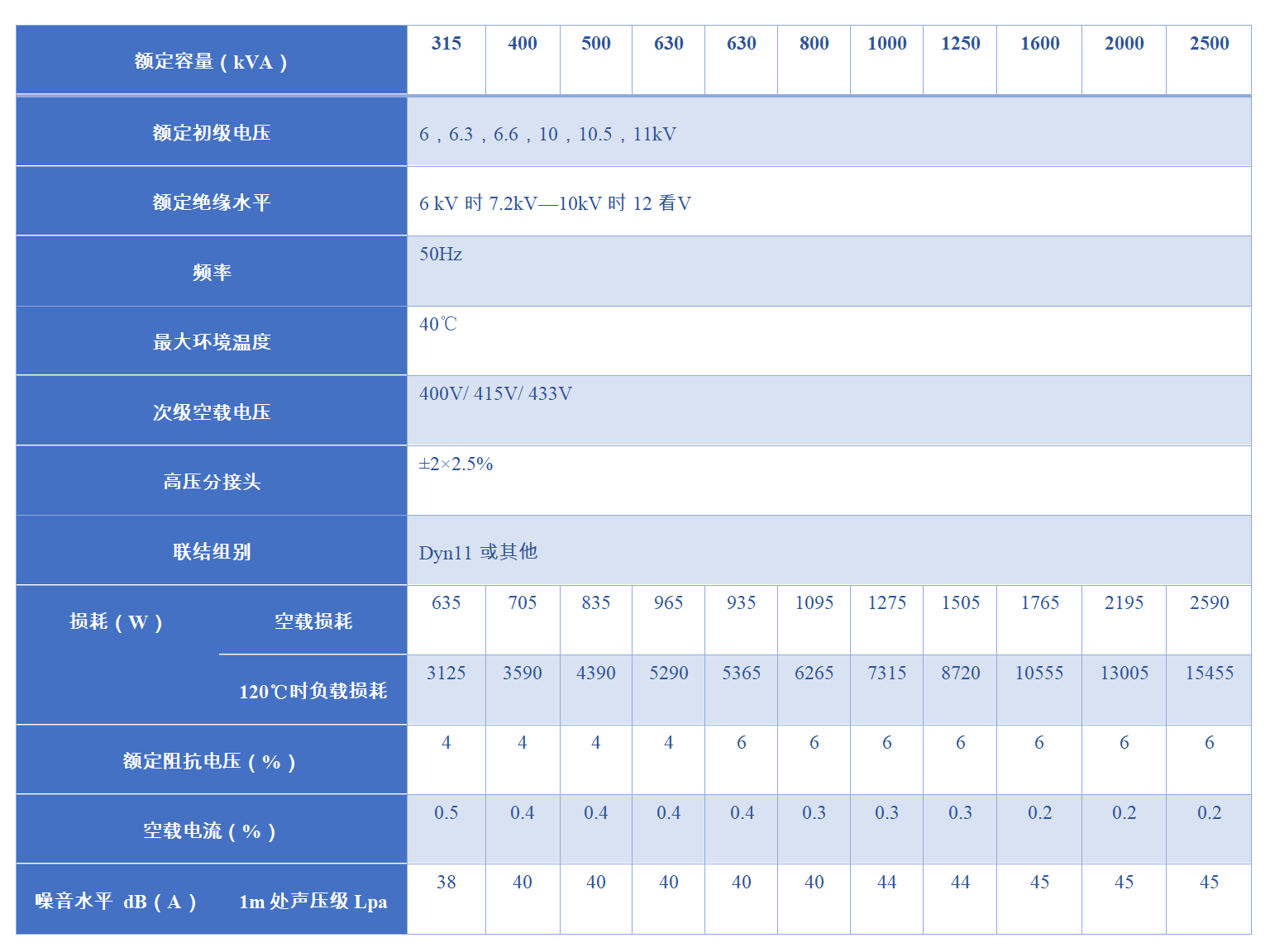

NX1/SCB13 系列 10kV 级配电变压器技术参数

⑷ 高性能保温系统

外墙、地下室顶板、风井采用 150mm 岩棉保温，屋面采用 120mm 挤塑板保温，周边地面采用 150mm 挤塑聚苯板保温，非采暖与采暖房间隔墙采用 50mm 岩棉保温。

⑸ 高性能门窗＋可调节遮阳

采用奥润顺达高性能门窗（PAS130 系列铝包木被动窗，玻璃传热系数为 0.7 W/(m²•K)， 整窗传热系数为 0.8 W/(m²•K)，可见光透射比为 0.67，太阳能得热系数 SHGC 为 0.45，气密性为 8 级，水密性为 5 级，抗风压性为 9 级；130 系列外平开铝木复合被动门，传热系数为0.9 W/(m²•K)，气密性为 8 级，水密性为 5 级，抗风压性为 9 级）；建筑南向设置可调节内遮阳。
