产品介绍 |
产品名称：和平系统门窗
产品介绍： 和平铝业成立于1989年，以铝产业为核心，集合产品研发、材料生产、工程设计、精深加工、项目施工等多项业务，拥有燕郊、大厂、衡水三大生产基地，占地120余万平米。拥有家装定制、工程门窗、单元体幕墙制作中心，铝型材及配附件销售公司、双甲级资质的幕墙工程公司，形成设计、生产、加工、销售、施工“五位一体”的运营模式，倾力打造铝型材、铝门窗、铝幕墙及精深加工业务主线。设有铝型材设计、门窗幕墙系统设计、幕墙工程专项设计三级研发机构，拥有专利百余项，参编国家与行业多项标准、规范。从断桥铝合金型材生产到门窗系统研发与推广、框架幕墙、单元体幕墙板块设计与施工，再到耐火窗、阳光房、被动窗、装配式建筑门窗幕墙产品等研发制造。现有门窗幕墙产品460个系列，和平门窗系统从P55\60\65\70\75\80\95\105，节能K值从2.3\2.0\1.8\1.6\1.5\1.2\1.0\0.8及以下，为不同地区、不同建筑提供高性价比节能设计解决方案，其中P95系列产品获得康居认证，P105系列产品获得德国PHI认证。30多年来，和平铝业用实际行动践行绿色、智能、低碳、节能、创新的时代主题，推动绿色制造高质量发展。
生产厂家：三河和平铝材厂有限公司
|
关联条文 |
|
三个条文均涉及到围护结构隔音性能的评价，门窗的隔音性能评价是其中的一部分内容，具体要求详见“条文详解”。 |
|
|
本条评价的是围护结构的热工性能，屋顶、外墙、外窗等围护结构需在现行相关节能设计标准要求的基础上进行提升，本产品的门窗K值是其中重要的评价内容，具体要求详见“条文详解”。 |
|
|
3.2.8条是针对门窗气密性的要求，4.1.5条是针对门窗的抗风压性能和水密性能的要求，需按照《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106进行外门窗的抽样检测，并提供实验室检测报告。 |
|
|
本条评价的是绿色建材的应用比例，门窗是其中的一类计算项，具体要求详见“条文详解”。本产品已获得“绿色建材认证证书”，符合本条对门窗产品的评价要求。 |
|
绿建指标 |
|
|

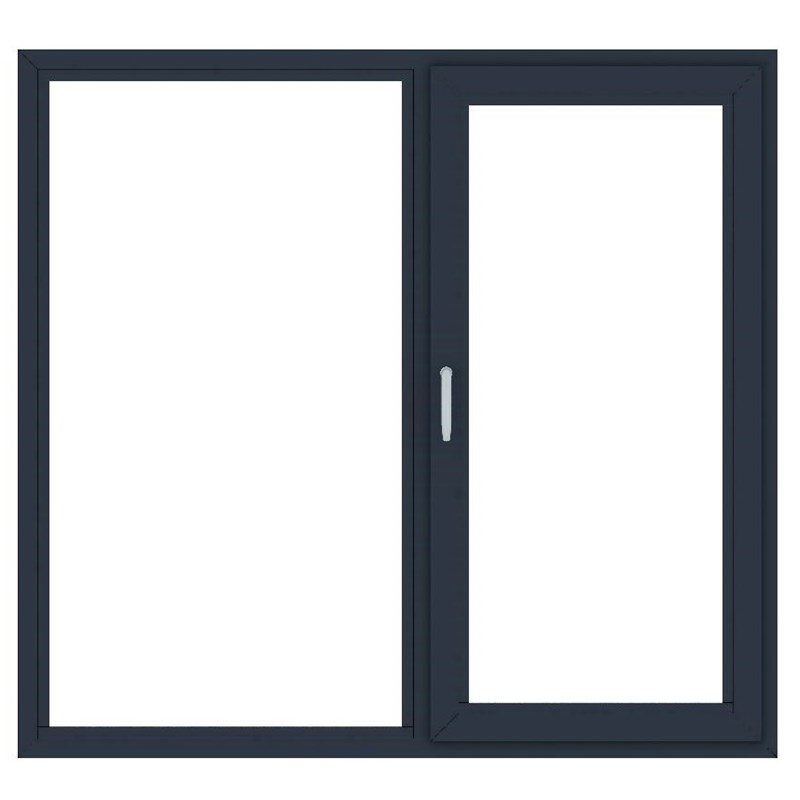

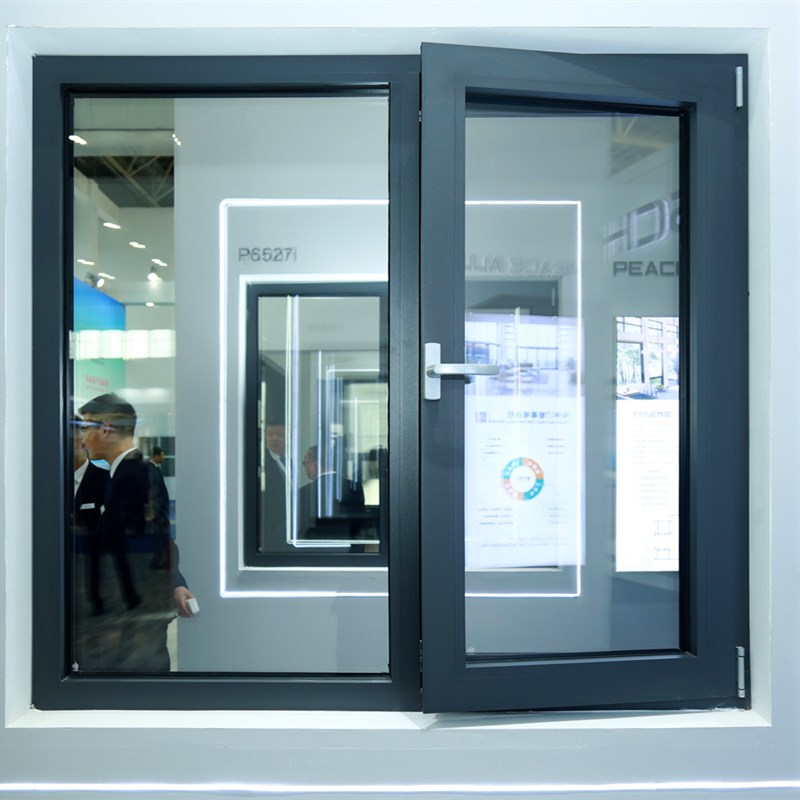

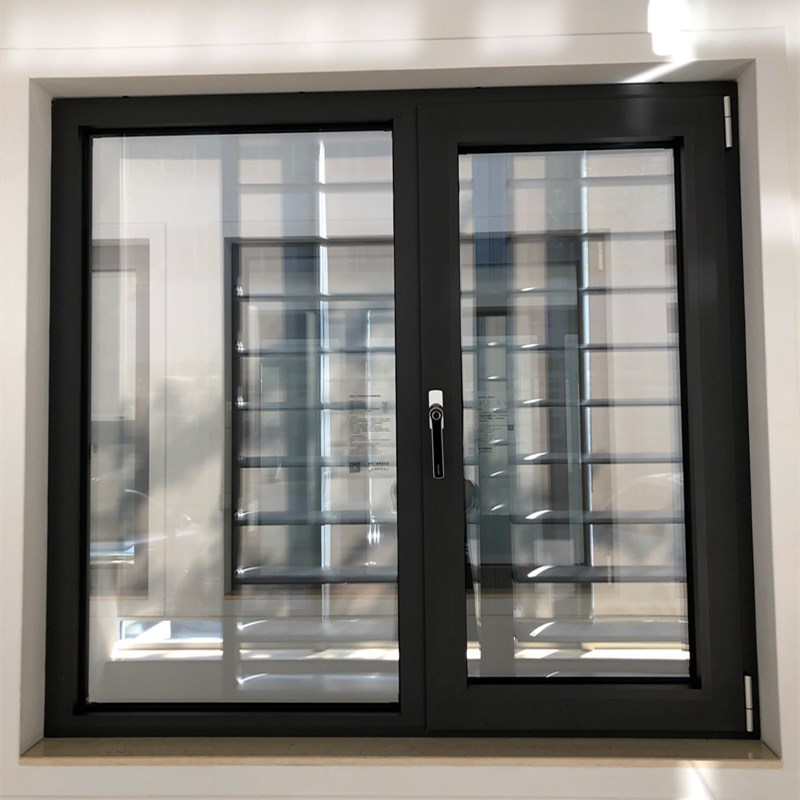

PBW65断桥铝合金窗 |

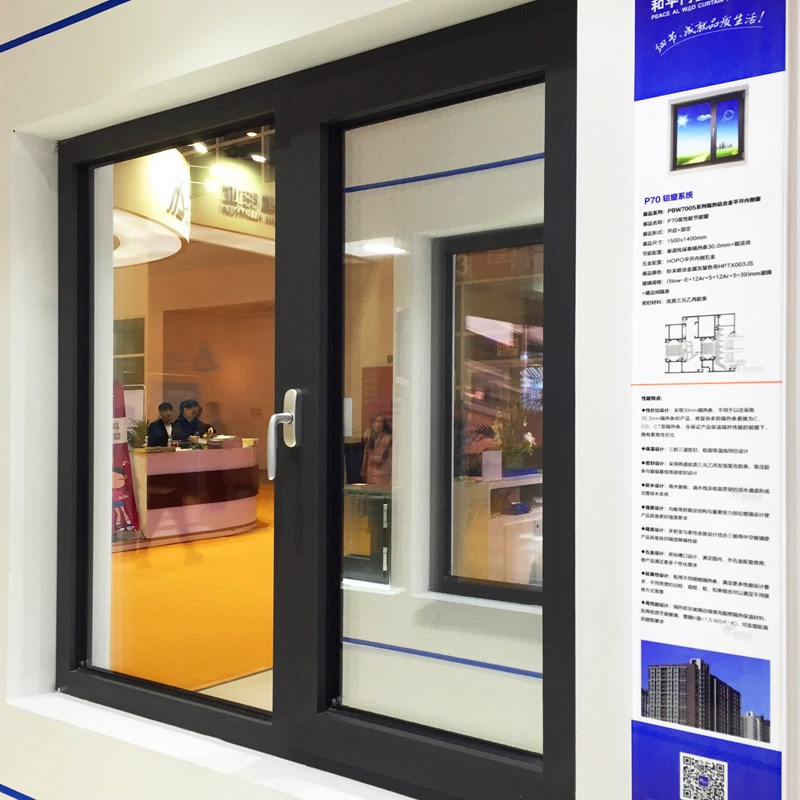

PBW70高性能断桥铝合金窗 |
PBW80高性能低能耗断桥铝合金窗 |
PBW95被动式近零能耗断桥铝合金窗 |
PBW105被动式近零能耗断桥铝合金窗 |
|
玻璃品种 |
（5Low-E+12Ar+5 +12Ar+5）mm 暖边中空玻璃 |
（5Low-E+12Ar+5 +12Ar+5）mm 暖边中空玻璃 |
（5Low-E+16Ar+5 Low-E +16Ar+5）mm 暖边钢化中空玻璃 |
（5Low-E+16Ar+5 Low-E +16Ar+5）mm 暖边中空玻璃 |
（GL5+16NAr+TL5+V+T5+14NAr+G5）mm 真空中空玻璃 |
|
抗风压性P （KPa） |
5.0；-5.0 （9级） |
5.0；-5.0 （9级） |
5.0；-5.0 （9级） |
5.0；-5.0 （9级） |
5.0；-5.0 （9级） |
|
水密性ΔP （Pa） |
700 （6级） |
500 （5级） |
700 （6级） |
700 （6级） |
700 （6级） |
|
气密性q1 【m3/（m·h）】 |
0.69 （7级） |
0.61 （7级） |
0.39 （8级） |
0.42 （8级） |
0.42 （8级） |
|
传热系数 【w/（m2·h）】 |
1.79 |
1.47 |
1.09 |
0.97 |
0.79 |
|
遮阳系数SC |
— |
— |
0.48 |
— |
— |
|
窗框类型 |
PBW8025系列内平开隔热铝合金窗【内开·中空】 |
|
玻璃类型 |
（5+12A+8+16A+5+1.14胶片+5）mm暖边钢化中空玻璃 |
|
隔声性能 |
40dB |
|
技术特点 |
1、PBW65断桥铝合金窗型材采用矩形腔体设计，且重要受力部位加强设计使产品具备良好的强度与稳定性；胶条采用优质三元乙丙胶条；型材与型材、型材与胶条之间搭接合理；整窗实现三腔三密封结构，采用框扇等温线同位设计，使得保温密封性能优良。适用于要求外窗K值范围在1.8-2.2 W/(m²·K)之间新建建筑或既有建筑改造等。
2、PBW70高性能断桥铝合金窗型材采用矩形腔体设计，且重要受力部位加强设计使产品具备良好的强度与稳定性；胶条采用优质三元乙丙复合发泡胶条；隔热腔体中填充低导热保温材料；整窗实现三腔三密封结构，采用框扇等温线同位设计，使得保温密封性能优良。适用于要求外窗K值范围在1.6-2.0 W/(m²·K)之间新建建筑或既有建筑改造等。
3、PBW80高性能低能耗断桥铝合金窗型材采用矩形腔体设计，且重要受力部位加强设计使产品具备良好的强度与稳定性；采用40mm隔热条连接室内外侧铝型材，且隔热腔体中填充低导热保温材料；密封胶条采用优质三元乙丙复合发泡胶条；整窗实现三腔三密封结构，采用框扇等温线同位设计，使得保温密封性能优良。适用于要求外窗K值范围在1.1-1.3W/(m²·K)之间新建建筑或既有建筑改造等。
4、PBW95被动式低能耗断桥铝合金窗型材采用矩形腔体设计，且重要受力部位加强设计使产品具备良好的强度与稳定性；采用54mm隔热条连接室内外侧铝型材，且隔热腔体中、隔热条与铝型材间隔处填充低导热保温材料；玻内玻外胶条厚度为单边8mm；密封胶条采用优质三元乙丙复合发泡胶条；整窗实现三腔三密封结构，采用框扇等温线同位设计，使得各项性能显著提升。适用于要求外窗K值范围在0.9-1.1W/(m²·K)之间新建被动式建筑或既有建筑改造等。
5、PBW105系列被动式近零能耗窗产品应用在被动式建筑中，型材壁厚1.8mm采用矩形腔体、局部受力部位增强设计，采用泰诺风64mm隔热条；隔热腔、玻璃边缘填充低导热保温材料；止口胶条、等压胶条、三道密封胶条采用三元乙丙复合发泡胶条，提升密封性能及保温性能；玻璃内外侧胶条采用优质三元乙丙复合式长尾胶条，增强玻璃与框材连接部位的密封性能，玻内外胶条厚度均为8mm减少热传导；配用优质节能玻璃，整窗K值可达范围为0.8-1.0W/(㎡•K)。经检测，1500mmX1500mm内平开窗水密性能6级、气密性能8级、抗风压性能9级、保温性能10级均达到优秀级别。提高了建筑物保温隔热性能和气密性，使建筑物对采暖、制冷要求降低。P105系列已经过国家建筑工程质量监督检验中心检验，并取得德国PHI认证，符合国内、外被动式建筑对外窗的各项性能要求。适用于要求外窗K值范围在0.8-1.0W/(m²·K)之间新建被动式建筑或既有建筑改造等。
|
产品报告/证书 |
1、PBW6515系列平开隔热铝合金窗【内开·中空】（水密、气密、保温、抗风压） PDF
2、PBW7005系列平开隔热铝合金窗【内开·中空】（水密、气密、保温、抗风压） PDF
3、PBW8005内平开隔热铝合金窗（隔声） PDF
4、PBW8025系列平开隔热铝合金窗【内开·中空】（气密、水密、保温、抗风压） PDF
5、PBW9515系列平开隔热铝合金窗【内开·中空】（气密、水密、保温、抗风压） PDF
6、PBW10508内平开隔热铝合金窗（气密、水密、抗风压） PDF
7、PBW10508平开隔热铝合金窗【内开·下悬·中空】（保温性能） PDF
8、《绿色建筑选用产品导向目录》入选证书 JPG
9、绿色建筑选用产品证书 JPG
10、P105德国PHI认证 JPG
如需查看证书报告扫描件，请联系厂家负责人。
|
入库推荐证书 |

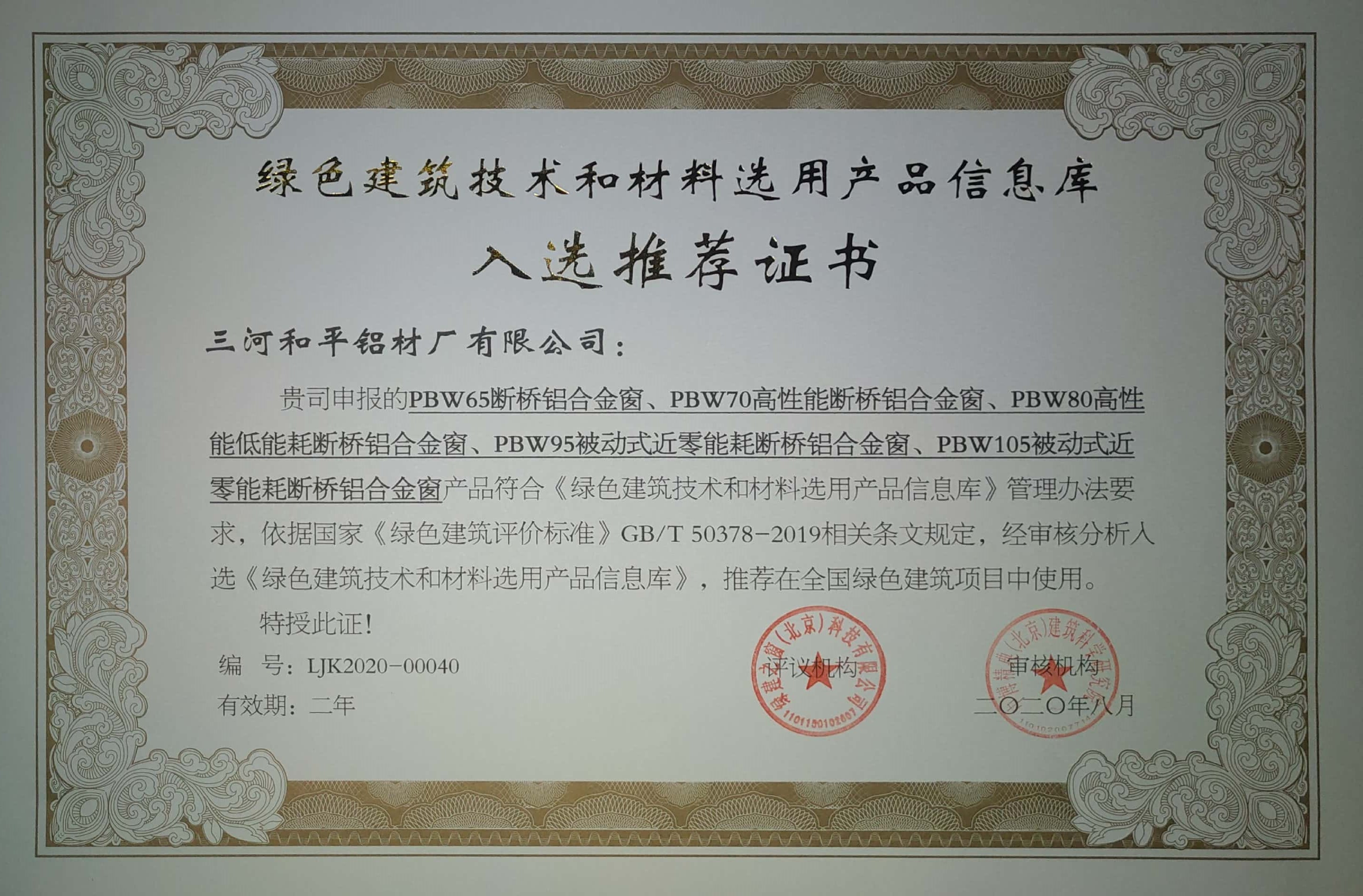

1、《绿色建筑技术和材料选用产品信息库》入库推荐证书【点击查看证书原图】
