产品介绍 |

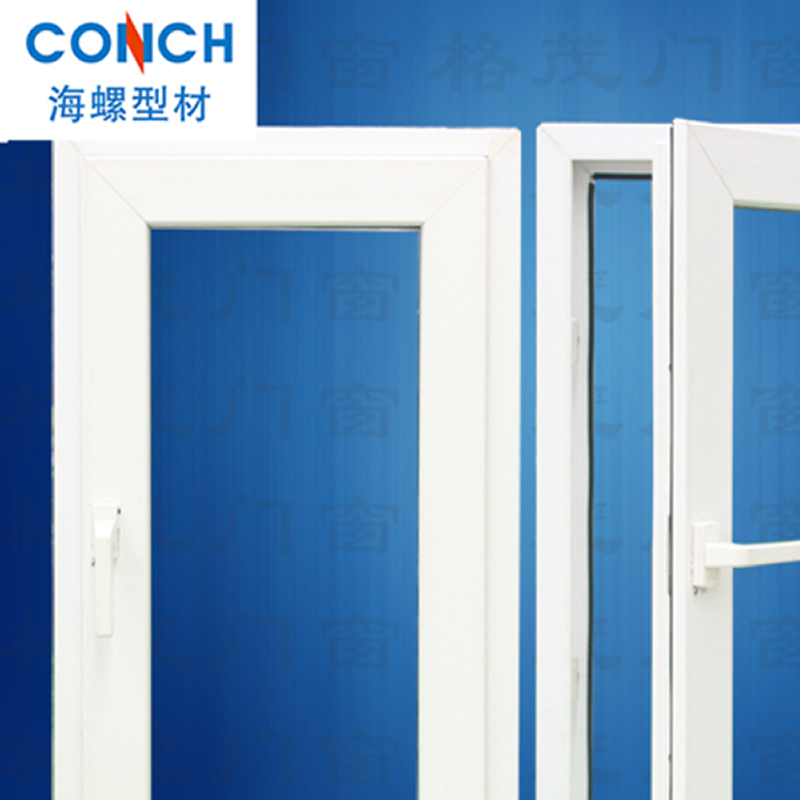

产品名称:海螺塑钢型材(PVC-U门窗型材)
产品介绍:海螺塑钢型材具有60系列、65系列(含德标/欧尚)、66系列(抗寒/MG)、70系列(含欧尚/MG70)、欧尚90系列等多种规格产品,保温隔热性能极佳,可制作各式的门窗类型,家族成员包括:固定窗、百页窗、内平开窗、外平开窗、平开上悬窗、骑士桥窗、平开门等。可根据用户需求做成单玻、双玻及三玻门窗。同样的门窗,只需简单的更换压条,就可适合于不同环境温度下对保温性能的特殊要求。适合我国绝大部分地区对保温性能要求较高的建筑使用。框、扇实现三密封设计,提高了门窗的水密性、气密性能,水密性能达到500Pa以上,气密性能达到标准8级要求。
生产厂家:唐山海螺型材有限责任公司
关联条文 |
3.2.8条是针对门窗气密性的要求。4.1.5条是针对门窗的抗风压性能和水密性能的要求,需按照《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106进行外门窗的抽样检测,并提供实验室检测报告。 |
|
三个条文均涉及到围护结构隔音性能的评价,门窗的隔音性能评价是其中的一部分内容,具体要求详见“条文详解”。 |
|
本条评价的是围护结构的热工性能,屋顶、外墙、外窗等围护结构需在现行相关节能设计标准要求的基础上进行提升,本产品的门窗K值是其中重要的评价内容,具体要求详见“条文详解”。 |
注:标准为《绿色建筑评价标准》GB/T 50378 2019
绿建指标 |
型材传热系数 |
65系列平开框K值:1.6W/m2.k 70系列平开框K值:1.4W/m2.k |
整窗传热系数 |
德标65系列平开窗(三玻)K值:1.56W/m2.k 德标70系列平开窗(三玻)K值:1.53W/m2.k 欧尚90系列平开窗(三玻)K值:0.79~0.85W/m2.k |
整窗隔音性能 |
德标65/70系列平开窗(三玻):40dB(计权隔声量+交通噪声频谱修正量) |
气密性能 |
德标65/70系列平开窗(三玻):8级; |
水密性能 |
德标65/70系列平开窗(三玻):5级(最高压力500~600pa); |
抗风压性能 |
德标65/70系列平开窗(三玻):6级别 |
其他指标 |
耐火性能 |
≥31min |
规格 |
60系列、65系列(含德标/欧尚)、66系列(抗寒/MG)、 70系列(含欧尚/MG70)、欧尚90系列 |
主型材壁厚 |
可视面≥2.5mm 非可视面≥2.2 |
应用注意事项 |
1. 可制作各式的门窗类型,家族成员包括:固定窗、百页窗、内平开窗、外平开窗、平开上悬窗、骑士桥窗、平开门等。可以生产双色共挤内,外平开窗、固定窗等,色彩更为丰富。
2. 德标65系列和新70系列按32mm厚的三玻和24mm、19mm厚的双玻设计;欧尚65系列按39mm、36mm和32mm厚的三玻设计;欧尚70系列按34mm、38mm、41mm厚的三玻和24mm厚的双玻设计;抗寒66系列按32mm、36mm厚的三玻设计;MG66系列按19mm厚的双玻设计;MG70系列按30mm厚的三玻和26mm、20mm厚的双玻设计;
3. GB34、GB19的运用可根据用户的需求做成单、双玻门窗。同样的门窗,只需简单的更换压条,就可适合于不同环境温度下对保温性能的特殊要求。
4. 选用KP72-B型材做中梃,可将外开带固定窗中固定窗的压条由居室外侧转变为内侧,具有良好的防盗性能。
5. 采用FL36做玻璃垫块,便于窗扇内水的排出,同时将玻璃垫起,避免窗扇的下沉。
6. 当窗处于闭合状态时,框与扇之间有三道密封点,更能体现出其窗户水密、气密的优越性。
产品报告/证书 |
l 德标65系列平开窗检测报告(待提供)
l 德标70系列平开窗检测报告(待提供)
