产品介绍 |

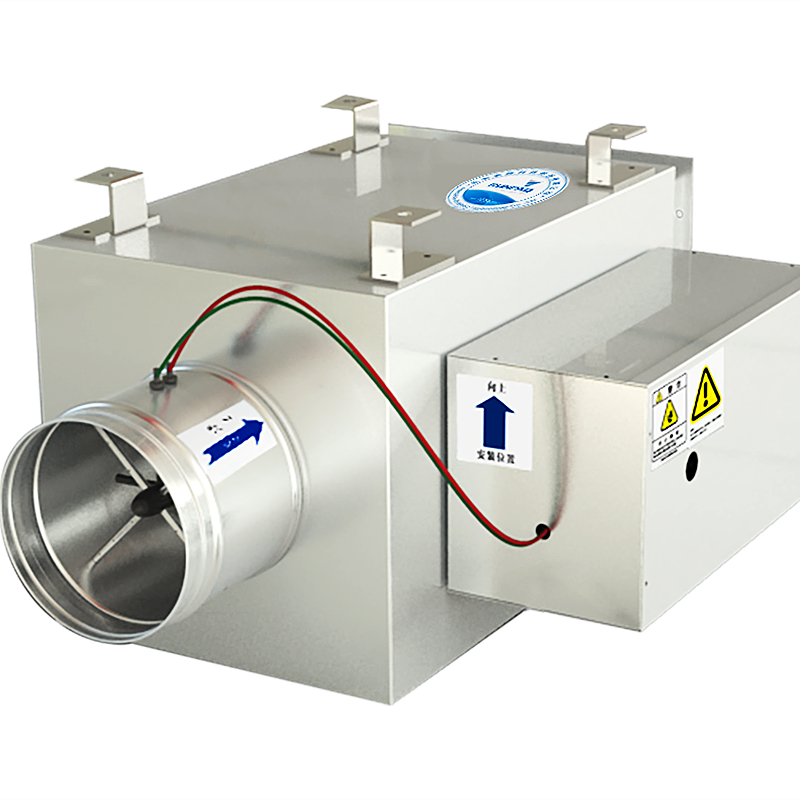

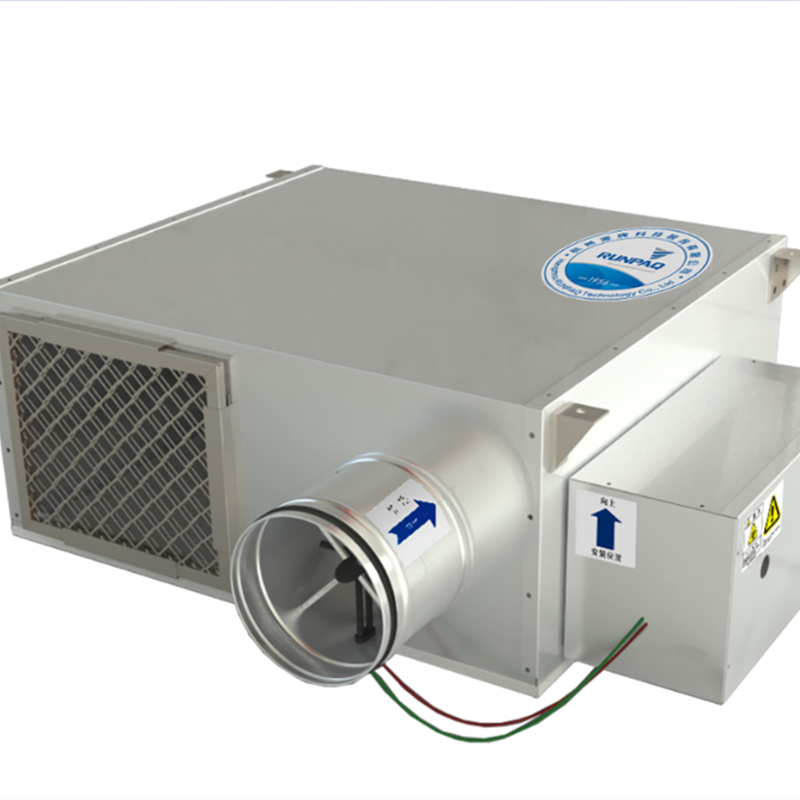

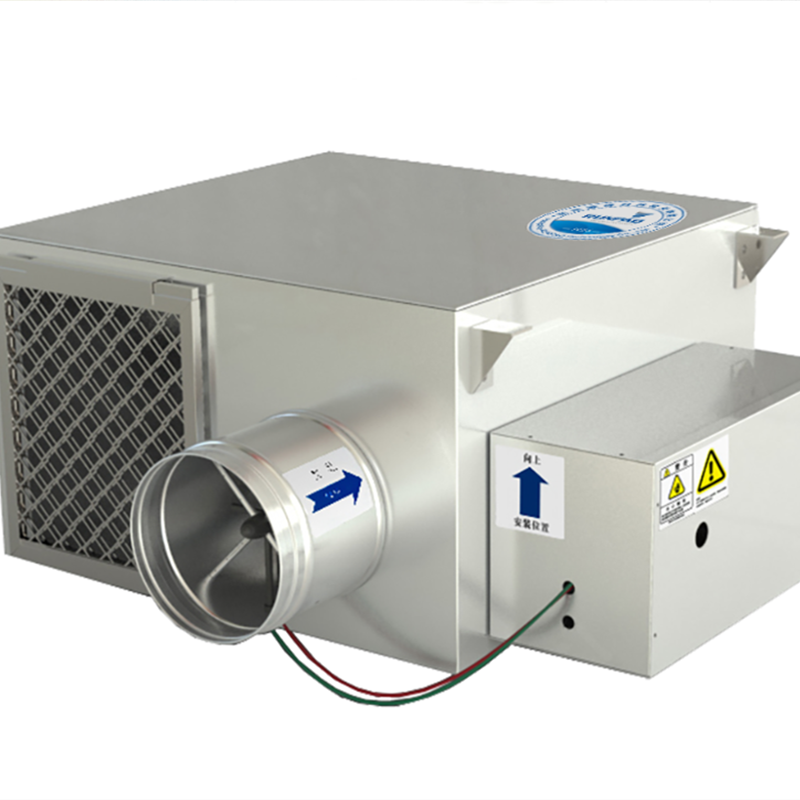

产品名称:源牌-变风量末端装置
产品介绍:变风量空调系统是一种通过改变送风量来调节室内温湿度的空调系统。源牌变风量末端装置由箱体和控制两个部分组成,优化的箱体设计和一体化VAV控制器的结合,保证了风量测量范围大、小风量时测量控制误差小、无需变径接管、噪声低、低温送风不结露等性能,获得发明及各项专利、软著等12余项。主要有以下特点:便捷—机电仪控一体化设计、液晶触控面板、维护简单可靠;安静—自带静压箱、风机动力型采用EC电机、室内噪音<40dB ;健康—杜绝冷凝水危害、空气品质优;舒适—温湿度有效控制、气流组织佳;节能—风量范围10%-100%、 过渡季节全新风运行;源牌变风量末端装置及智慧控制系统完全采用自主创新设计,更加适合国内建筑的健康、舒适、节能的控制需求。
生产厂家:杭州源牌科技股份有限公司
依据规范 |
标准及规范 |
GBT50785-2012《民用建筑室内热湿环境评价标准》 |
JG/T295-2010《空调变风量末端装置》 |
|
《声学 风道末端装置、末端单元、风道闸门和阀噪声声功率级的混响室测定》GB/T21229-2007/ISO5135:1997 |
关联绿建条文 |
釆取措施保障室内热环境,本产品通过改变送风量来调节室内温湿度,满足条文要求。 |
|
本条第一款评价的是建筑主要功能房间是能热环境参数在适应性热舒适区域的时间比例,使用本产品可提供良好的室内热湿环境,满足条文要求。 |
绿建指标 |
变风量末端装置 |
项目类别 |
压差Pa |
实测泄漏量m³/h |
RPVD系列 |
阀门泄漏量检测 |
760 |
9.83 |
阀体泄漏量检测 |
1016 |
3.54 |
|
RPVC系列 |
箱体漏风量检测 |
757 |
2 |
1005 |
2.4 |
||
漏风量阀门漏风量检测 |
759 |
0.6 |
|
1025 |
2 |
||
RPVB系列 |
箱体漏风量检测 |
755 |
1.6 |
1009 |
1.9 |
||
漏风量阀门漏风量检测
|
765 |
0.6 |
|
1040 |
0.8 |
适用范围 |
适用于各房间或区域空调末端。
效益分析 |
1变风量末端装置按需调节风量
2室内温度控制稳定,不会出现局部过冷过热现象
3空气处理机组根据变风量末端装置需求变频控制,运行节能
4系统采用变静压控制专利技术,兼顾系统的稳定性和节能性
5根据室内外焓差比较,有效利用室外新风,提高空气品质,降低制冷能耗
6全空气系统,完全杜绝冷凝水污染问题
7有效控制噪声,气流组织良好,人体舒适度增强
8变风量空调系统及室内空气品质各参数通过计算机联网进行精确控制和显示
9变风量空调系统同常规系统结构简单、维修工作量小,使用寿命长
应用工程案例 |
1广州珠江城
2深圳能源大厦
3上海白玉兰
4杭州平安金融中心
5广州雪松大厦
产品报告/证书 |
1单风道型变风量末端装置检测报告.PDF
2串联型变风量末端装置检测报告.PDF
3并联型变风量末端装置检测报告.PDF
推荐证书 |
1、《广东省建筑节能协会绿色建筑技术与产品推荐目录》证书【注:专家评审会后将发放证书】
