l 应用目标：提高门窗的密闭性和保温隔热性能；

l 适用范围/条件：所有项目门窗；

l 对应绿色建筑评价标准：7.2.4 优化建筑围护结构的热工性能；

l 推荐产品：真空玻璃；三玻两腔充氩气中空玻璃窗；铝木复合型材；塑钢节能窗（节能门窗种类较多）

节能门窗

节能门窗是为了增大采光通风面积或表现现代建筑的性格特征的一种门窗。节能门窗会提高材料的光学性能、热工性能和密封性，改善门窗的构造来达到预计效果。

节能门窗应该从以下几个方面进行考量：一、门窗材质；二、玻璃；三、门窗节能是整体的节能。总而言之，门窗的节能不仅取决于材质，还取决于玻璃，更取决于门窗的工艺。

发展方向

为了增大采光通风面积或表现现代建筑的性格特征，建筑物的门窗面积越来越大更有全玻璃的幕墙建筑，以至门窗的热损失占建筑的总热损失的40%u0，门窗节能是建筑节能的关键，门窗既是能源得失的敏感部位，又关系到采光、通风、隔声、立面造型。这就对门窗的节能提出了更高的要求，其节能处理主要是改善材料的保温隔热性能和提高门窗的密闭性能。

在窗的发展上，阳台窗向落地推拉式发展，开发新型中悬和上悬式窗；卫生间主要发展通气窗，具有防视线和通风两种功能；厨房窗将向长条窗发展，设在厨房吊柜和操作台之间；门窗遮阳技术则适合在夏热冬暖地区广泛推广。

窗户所用材料是木窗 → 铝合金窗 → 塑窗→铝塑复合窗→铝木复合窗→玻璃钢门窗的发展趋势。

材料种类

从门窗材料来看，有铝合金断热型材、铝木复合型材、钢塑整体挤出型材以及UPVC 塑料型材等一些技术含量较高的节能产品，其中使用较广的是UPVC塑料型材，它所使用的原料是高分子材料--硬质聚氯乙烯。
为了解决大面积玻璃造成能量损失过大的问题，将普通玻璃加工成中空玻璃、镀膜玻璃、高强度LOW-E防火玻璃、采用磁控真空溅射放射方法镀制含金属层的玻璃以及最特别的智能玻璃。

节能措施

（1）提高材料（玻璃、窗框材料）的光学性能、热工性能和密封性
（2）改善门窗的构造（双层、多层玻璃，内外遮阳系统，控制各朝向的窗墙比，加保温窗帘）

采用技术
（1）建筑门窗和建筑幕墙全周边高性能密封技术。降低空气渗透热损失，提高气密、水密、隔声、保温、隔热等主要物理性能。
（2）高性能中空玻璃和经济型双玻系列产品工艺技术和产品性能上要有较大突破。重点解决热反射和低辐射中空玻璃、高性能安全中空玻璃以及经济型双玻的结露温度及耐冲击性能和安装技术，实现隔热与有效利用太阳能的科学结合。
（3）铝合金专用型材及镀锌彩板专用异型材断热技术。重点解决断热材料国产化和耐火、防有害窒息气体安全问题，降低材料成本，扩大推广面。
（4）复合型门窗专用材料开发和推广应用技术。重点开发铝塑、钢塑、木塑复合型门窗专用材料和复合型配套附件及密封材料。
（5）门窗窗型及幕墙保温隔热技术。要以建筑节能技术为动力，对我国住宅窗型结构、开启形式和窗体构造进行技术改造和创新。改变单一的推拉窗型，发展平开,特别是复合内开窗及多功能窗。改善高密封窗的换气功能和安全性能,发展断热高效节能豪华型铝合金窗和豪华型多功能门类产品。
（6）门窗和幕墙成套技术。开发多功能系列化，各具地域特色的成套产品；要在提高配套附件质量、品种、性能上有较大突破;要树立名牌产品、精品市场优势；发展多元化、多层次节能产品产业化生产体系。
（7）太阳能开发及利用技术。建筑门窗和建筑幕墙要改变消极保温隔热单一节能的技术观念。要把节能和合理利用太阳能、地下热(水)能、风能结合起来，开发节能和用能(利用太阳能、冷能、风能、地热能)相结合的门窗及幕墙产品。
（8）改进门窗及幕墙安装技术。提高门窗及幕墙结构与围护结构的一体化节能技术水平,改善墙体总体节能效果。重点解决门窗、幕墙锚固及填充技术和利用太阳能、空气动力节能技术。

检验标准
1.看制作质量。门窗装饰表面不应有明显的损伤，它指门窗表面的保护膜不应有擦伤划伤的痕迹。门窗上相邻构件着色表面不应有明显的色差。门窗表面不应有铝屑、毛刺、油斑或其他污迹，装配连接处不应有外溢的胶粘剂。
2.看材质。是否是断桥隔热铝型材，主型材壁厚要大于1.4mm；同一根铝合金型材色泽应一致，如色差明显，即不宜选购；检查铝合金型材表面，应无凹陷或鼓出；铝合金门窗避免选购表面有开口气泡（白点）和灰渣（黑点），以及裂纹、毛刺、起皮等明显缺陷的型材；氧化膜厚度应达到10微米，选购时可在型材表面轻划一下，看其表面的氧化膜是否可以擦掉。
3.看装配质量。反复开关多次，查看开关力是否过重；密封条是否牢固；五金件装配是否齐全；窗扇窗框搭接量是否符合要求（标准要求平开窗不小于6mm，推拉窗不于8mm）。
4.看玻璃。是否是中空玻璃，有没有镀膜。

配件选用
1、五金配件性能
五金配件在系统化节能门窗设计中占有非常重要的位置。五金配件质量的好坏直接影响门窗的各项性能指标。门窗的反复开启性就是由五金配件来实现的，因此选择质量上乘的五金配件也是关键，五金配件的质量性能直接关系到门窗的加工质量。
某门窗企业负责人表示：“我们在设计系统化节能门窗时完全采用欧洲标准槽口，与专用五金件结合，连接贴切，五金件在型材通道内运行流畅、自如且启闭灵活。既能使用进口五金配件，有能使用国产配件，能满足不同层次的需求。”
2、隔热铝型材的设计
在系统化节能门窗的设计中，隔热铝型材的设计是整个设计的核心部分，型材断面设计的质量决定了门窗的性能和质量。隔热的原理是用机械辊压的方法将非金属隔热条(尼龙66)与两个断面的铝合金型材巧妙地结合为一种隔热型材。
型材断面设计过程中主要考虑风荷载作用效应，综合强度、刚度及稳定性各方面的要求，进行优化设计，在最经济的断面面积条件下，使断面的惯性矩I和截面抵抗矩W尽可能增大。在镶嵌隔热条后的型腔中再灌注具有“隔热王”之称的PU树脂，阻止了热量的对流传导节能效果更加显著。
3、缝隙防风雨设计
为了获得较好的水密性，利用等压原理设计等压胶，并在窗框料上设排水槽对雨水进行疏导，为了获得较好的气密性，设有密封胶条，以防空气渗透。
4、中空玻璃的运用
系统化节能门窗的隔音性能是由中空玻璃来实现的，同时门窗的节能也是由中空玻璃来阻断热辐射的。
5、胶条的设计
胶条的材料选择为三元乙丙橡胶，其优点是：耐侯性好，耐热性好，密封性好。造型设计主要考虑：安全方便可靠，水密和气密可靠。

绿色建筑要求
门窗作为建筑围护结构中的重要组成部分，其担任了节能的重要任务。门窗面积占房屋建筑总面积的比例约为七分之一，而门窗耗能却占据了建筑耗能的二分之一以上。另外门窗在要建中的采光、隔声性能等方面也都起到关键的作用。门窗的合理应用对于绿色建筑的推广工作具有举足轻重的意义。

胶条增强型密闭与限位开启推拉窗技术

（一）技术简介与适用范围

改善原有推拉窗的设计结构及型材断面结构，通过橡胶密封胶条等组件提高整窗的节能性能，通过推拉窗加装限位五金件增加该窗防护防盗功能。

适用范围：既有建筑中的推拉窗节能改造工程以及新建民用公用建筑工程的窗户安装。

（二）技术措施

1. 性能指标

表1 性能指标

2. 技术特点

胶条增强型密闭与限位开启推拉窗,不仅解决了传统毛条推拉窗气密、水密性能差、易老化、不节能等问题，还增加了安全性能。

（1）既有窗密封节能改造技术（AJ-Ⅰ型、AJ-Ⅱ型窗技术，不拆除既有窗，现场密封改造，节材、节财）：过特殊设计的胶条结构形式和橡胶密封组件安装，克服接触式密封与摩擦阻力大之间的矛盾，实现了胶条式密封在推拉窗中的应用。

（2）拉窗技术（气密8级，K值2.0-1.0，满足节能75%u0span>要求及低能耗建筑用窗标准）：综合了推拉窗及平开窗的优点，采用单轨单扇推拉,欧标槽设计，可安装撞锁或多点传动器窗锁； 框、扇型材断面采用多腔体结构，多道胶条接触式密封，有效提高整窗的保温和气密等性能。

（3）防坠扇技术（克服框扇变形，锁定框扇搭接量避免窗扇坠落）：增加了固定中梃及后置增高下滑设计，全面解决传统塑钢推拉窗存在的强度不足框易变形、坠扇、水密性差等问题。

（4）防护防盗与限位开启技术：过在门窗上安装专用的限位开启五金件（发明专利）和防护玻璃等手段，以起到窗扇限位开启和防盗的功能；在通风时，防止室内小孩爬窗坠落、防止室外小偷开窗或破玻璃侵入的作用。同时，避免安有防护栏带来的消防隐患，也有效治理建筑物外观形象。

3. 应用要点

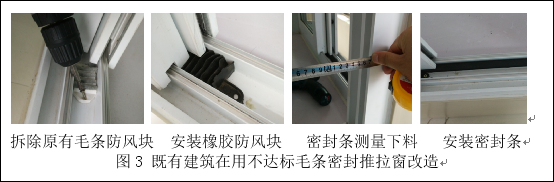

（1）既有建筑在用不达标毛条密封推拉窗改造技术：不拆除原有外窗，直接增加胶条密封组件，实现推拉窗胶条多道密封。该技术既可用于既有毛条塑钢推拉窗的密封改造（适用于市面中常见的各类双轨式传统毛条推拉窗），也可用于新窗生产，改造后的推拉窗气密性可由之前的2-3级提升至7-8级。

（2）新窗技术：拆除原有钢窗、铝窗、单玻塑窗等不达标窗，更换为胶条密封推拉窗（可选择AJ各系列推拉窗技术），传热系数可由原来的6.4-2.5 W/(㎡·K)降低到1.0-2.4 W/(m²·K)（根据建筑节能设计的不同要求，有不同K值的配置胶条密封推拉窗）。

（三）推广原因

该技术先进性，有一定的创新性，切实优化解决了推拉门窗的气密性等物理性能；技术有效提升了外窗产品的安全性；经济投入、性能提升收益等指标合理性强。节能改造示范推广效应好。

（四）标准、图集、工法或专利、获奖

《建筑外窗气密、水密、抗风压性能分级检测方法》GB/T7106、《中空玻璃》GB/T11944、《塑料门窗工程技术规程》JGJ103、《建筑门窗用密封胶条》JG/T187、《建筑门窗五金件通用要求》JG/T212、《既有建筑门窗节能改造产品与高性能推拉窗》Q/CPAJJ001-2011（北京市昌平区质量技术监督局备案号：4Q0322-2011）、《居住建筑门窗工程技术规范》DB11/1028、《胶条增强型密闭与限位开启推拉窗应用技术导则》、《推拉窗专用密封胶条》等专利、《门窗行业“四新”成果》等奖项。

（五）参考案例

卫生计生委交大东路52号院综合整治项目、2013-2015年大兴区老旧小区改造工程、2013-2015延庆县老旧小区综合改造工程、2010-2016年平谷区老旧小区综合改造工程、通州区新潮嘉苑小区等。近几年北京市老旧小区改造及新建工程中，胶条增强型密闭与限位开启推拉窗工程使用面积约1000万㎡，系列技术产品各项性能指标均满足国家及北京市地方标准要求，用户反映良好。

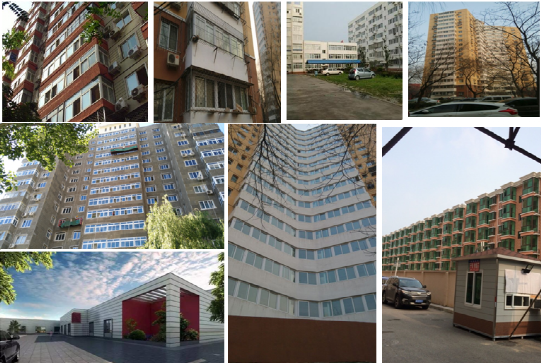

图4 海淀区、平谷、延庆、大兴、通州等多个小区节能改造工程

（六）技术服务信息
