1.1.5呼吸式幕墙（也叫双层玻璃幕墙）

l 应用目标：提高玻璃幕墙保温隔热能力，有效改善室内环境，降低噪音；

l 适用范围/条件：外立面大部分为玻璃幕墙的项目；

l 对应绿色建筑评价标准：7.2.4 优化建筑围护结构的热工性能；

l 推荐产品：呼吸式幕墙；

呼吸式幕墙的原理与分类及优缺点

　呼吸式幕墙：又称双层幕墙、双层通风幕墙、热通道幕墙等90 年代在欧洲出现，它由内、外两道幕墙组成，内外幕墙之间形成一个相对封闭的空间，空气可以从下部进风口进入，又从上部排风口离开这一空间，这一空间经常处于空气流动状态，热量在这一空间流动。

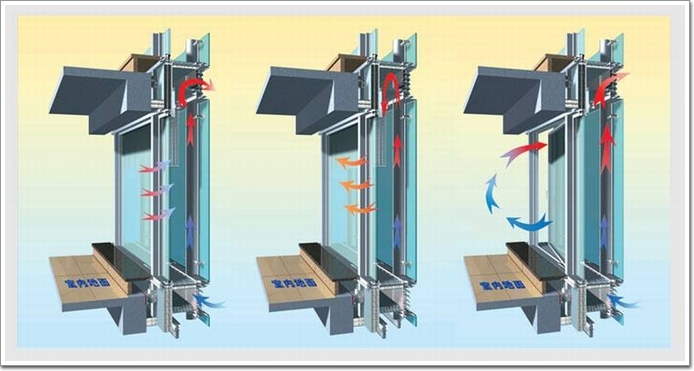

图1：呼吸式幕墙结构示意图

　　呼吸式幕墙由内外两层玻璃幕墙组成，与传统幕墙相比，它的最大特点是由内外两层幕墙之间形成一个通风换气层，由于此换气层中空气的流通或循环的作用，使内层幕墙的温度接近室内温度，减小温差因而它比传统的幕墙采暖时节约能源422%u0冷时节约能源380%u0外由于双层幕墙的使用，整个幕墙的隔音效果得到了很大的提高。呼吸式幕墙根据通风层的结构的不同可分为“封闭式内循环体系”和“敞开式外循环体系”两种。

　　1.封闭式内循环体系呼吸式幕墙

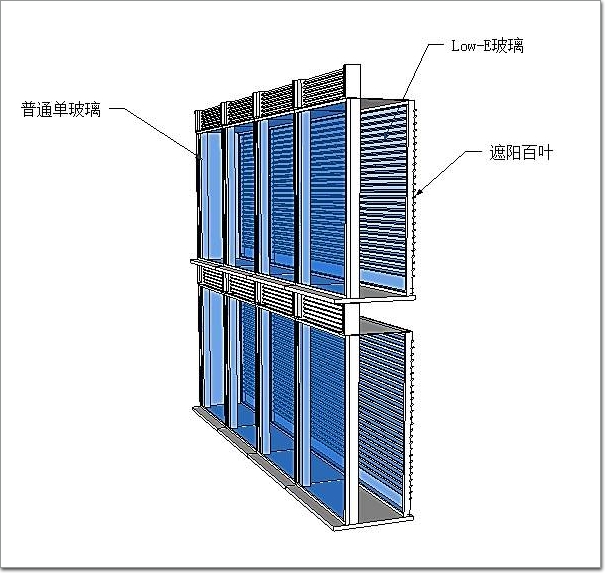

图2：封闭式内循环体系呼吸式幕墙

　　封闭式内循环体系呼吸式幕墙，一般在冬季较为寒冷的地区使用，其外层原则上是完全封闭的，一般由断热型材与中空玻璃组成外层玻璃幕墙，其内层一般为单层玻璃组成的玻璃幕墙或可开启窗，以便对外层幕墙进行清洗。两层幕墙之间的通风换气层一般为100-200毫米。通风换气层与吊顶部位设置的暖通系统抽风管相连，形成自下而上的强制性空气循环，室内空气通过内层玻璃下部的通风口进入换气层，使内侧幕墙玻璃温度达到或接近室内温度，从而形成优越的温度条件，达到节能效果。在通道内设置可调控的百页窗或垂帘，可有效地调节日照遮阳，为室内创造更加舒适的环境。根据英国劳氏船社总部大厦及美国西方化学中心大厦的使用来看，其节能效果较传统单层幕墙相比达50%u0。

　　2.敞开式外循环体系呼吸式幕墙

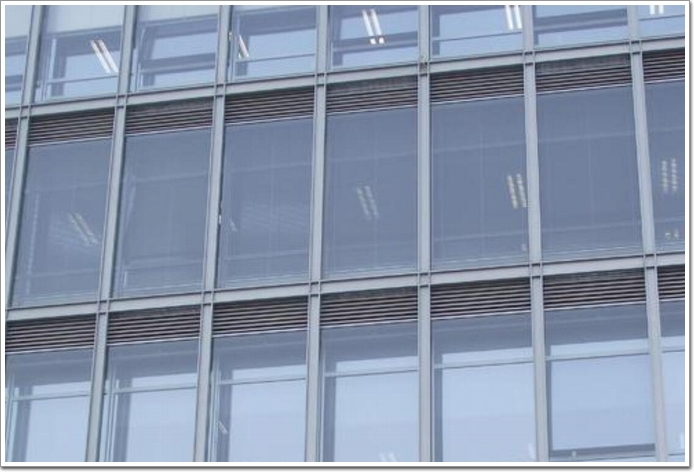

图3：敞开式外循环体系呼吸式幕墙

　　敞开式外循环体系呼吸式幕墙与“封闭式呼吸式幕墙”相反，其外层是单层玻璃与非断热型材组成的玻璃幕墙，内层是由中空玻璃与断热型材组成的幕墙。内外两层幕墙形成的通风换气层的两端装有进风和排风装置，通道内也可设置百页等遮阳装置。冬季时，关闭通风层两端的进排风口，换气层中的空气在阳光的照射下温度升高，形成一个温室，有效地提高了内层玻璃的温度，减少建筑物的采暖费用。夏季时，打开换气层的进排风口，在阳光的照射下换气层空气温度升高自然上浮，形成自下而上的空气流，由于烟囱效应带走通道内的热量，降低内层玻璃表面的温度，减少制冷费用。另外，通过对进排风口的控制以及对内层幕墙结构的设计，达到由通风层向室内输送新鲜空气的目的，从而优化建筑通风质量。可见“敞开式外循环体系呼吸式幕墙”不仅具有“封闭内循环式体系”呼吸式幕墙在遮阳、隔音等方面的优点，在舒适节能方面更为突出，提供了高层超高层建筑自然通风的可能，从而最大限度地满足了使用者生理与心理上的要求。

　　呼吸式幕墙与传统的单层幕墙相比有如下突出的优点：

　　从原理上，呼吸式幕墙采用“烟囱效应”与“温室效应”的原理，是从幕墙的功能上解决节能问题。单层幕墙则只是从材料的选用上，通过材料本身的特性来达到一定的节能效果。

　　从环保上，呼吸式幕墙由于其功能解决节能，外层玻璃选用无色透明玻璃或低反射玻璃，可最大限度地减少玻璃反射带来的不良影响(“光污染”)。单层玻璃幕墙为保证室内外效果与节能的考虑，玻璃一般选用有一定反射功能的镀膜玻璃。

　　从节能上，呼吸式幕墙由于换气层的作用，比单层幕墙节能约50%u0解决建筑节能的一个新的方向。

　　从使用上，换气层的出现，使呼吸式幕墙夏季节省制冷费用，冬季可节省取暖费用。同时遮阳百叶置于换气层，能有效地防止日晒又不影响立面效果。

　　从舒适度方面，呼吸式幕墙的隔音性能可达到55dB，让室内生活与工作的人们有一个清静的环境。另一方面，无论天气好坏，勿须开窗换气层都可直接将自然空气传至室内，为室内提供新鲜空气，从而提高室内的舒适度。并有效地降低高层建筑单纯依赖暖通设备机械通风带来的弊病。

　　呼吸式幕墙的上述优点，使之在国际上众多发达国家得到了很大的发展，双层可呼吸玻璃幕墙的应用，已经为建筑幕墙节能技术的发展翻开了崭新的一页。当然“硬币的两面性”，成本问题是呼吸式幕墙的推广使用的一大障碍，呼吸式幕墙由于结构双层、技术含量高，较单层幕墙价格高，如果采用呼吸式幕墙，一次性投资会增加。

　　同时，还会有很多具体问题需要解决，如：换气层的宽度（体积）确定。如何才能使其保温节能与隔音降噪达到最佳，缺乏依据，只能依赖实验，需从设计上找到理论依据。进出风口的设计也是呼吸式幕墙的一个重点，选用不当时一方面会造成换气层循环气流的短路，降低节能效果；另一方面进风口会带入大量的灰尘而影响建筑的外观效果，尤其是西北风沙较大的地区更应慎重。另外，由于换气层的烟囱效应会造成消防上的隐患，所以在通风换气层的设计时应与大厦防火分区设计相结合。

　　当代建筑的表皮愈来愈受到关注，但一般只是作为设计手法的重要对象，而忽视了建筑表皮是影响室内热舒适度，以及建筑能耗的重要因素和关键部位。呼吸式幕墙在我国虽然起步较晚，但近年来已经得到重视，并进入实际应用阶段，拥有丰富的成功案例。只有在掌握呼吸式双层玻璃幕墙的运行原理，及幕墙各元素之间的复杂关系的基础上，对建筑与幕墙系统和建筑与环境之间的关系进行全面的了解，才能设计出高效的双层玻璃幕墙。
