尚拓(Suntube)导光管采光系统

商品编码:S0000120
商品货号:S0000120
  • 202004181955072764
供应商:北京东方风光新能源技术有限公司
产品类别:导光管
关键指标:透光折减系数 Tr≥76%
关联条文:5.2.8条
价格区间:
联系人:曹云仙
电话:
推荐机构:总工之家
分析机构:绿建之窗(北京)科技有限公司
审核机构:中博精典(北京)建筑科学研究院
请选择您要的商品规格信息
  • 商品名称:尚拓(Suntube)导光管采光系统
  • 品牌:
  • 商品编号:S0000120
  • 商品货号:S0000120
咨询类型
咨询内容
我的称呼
验证码
问题咨询


1、个人用户如需开具发票请点击 》》》 发票申请


2、企业级用户支付:


开户银行:招商银行股份有限公司北京大运村支行
收款户名:
绿建之窗(北京)科技有限公司
收款账号:
1109 1171 4110 201


企业级用户开具发票,付款后,请联系相关市场人员或相关技术人员申请。


3、会员服务支持: QQ:32533240 TEL:136 9316 1205 010-56203128




绿建之窗(北京)科技有限公司


2020年6月1日

产品介绍

产品名称:尚拓(Suntube)导光管采光系统

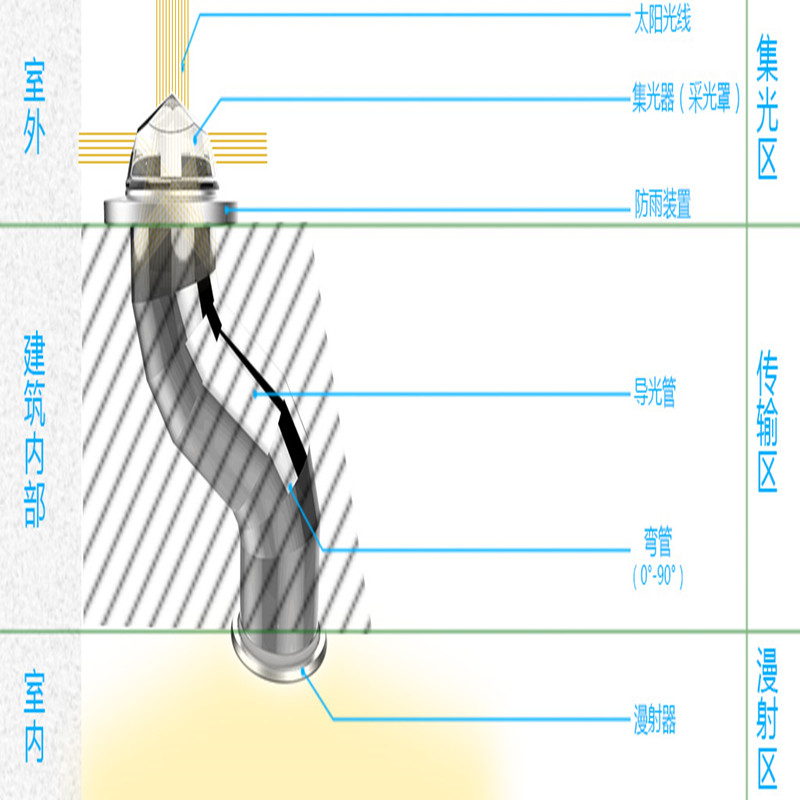

产品介绍 尚拓(Suntube)导光管采光系统,是在无需用电的情况下,通过室外的采光装置捕获室外的日光,并将其导入系统内部,然后经过导光管高效反射及传输后,再由漫射器将自然光均匀散射到室内需要光线的任何地方。从黎明到黄昏,甚至是阴天或雨天,该采光系统导入室内的光线仍然十分充足。

生产厂家:北京东方风光新能源技术有限公司

关联条文

5.2.8条

本条对公共建筑的评价指标包括内区、地下室的天然光采光系数,本产品对提升这两个指标效果显著,符合本条的评价要求。

绿建指标

DS530 晶钻

透光折减系数 Tr

≥76%(5 级)

紫外线透射比

0

可见光透射比

≥89%

颜色透视指数 Ra

≥96%(1A 级)

传热系数 K 值

≤1.6W/(m2·K)

抗结露

±20℃无结露

抗风压性能

9 级

气密性能(正负 10Pa 条件下)

8 级

水密性能

6 级

抗冲击性能(1kg 钢球)

3m 落球未破损

系统使用寿命

>20年

DS530 平板

透光折减系数 Tr

≥66%(5 级)

紫外线透射比

0

可见光透射比

≥89%

承载性能

≥66.67KN

传热系数 K 值

≤1.1W/(m2·K)

抗结露

±20℃无结露

抗风压性能

9 级

气密性能(正负 10Pa 条件下)

8 级

水密性能

6 级

抗冲击性能(1kg 钢球)

3m 落球未破损

系统使用寿命

>20年

导光管

可见光反射比

≥99%

材料厚度

0.4mm

尺寸

Φ530mm

使用角度

0-90度

连接工艺

卡扣式缝合链接

材料质保

>20年

漫射器

透光折减系数 Tr

≥86%(5 级)

技术特点

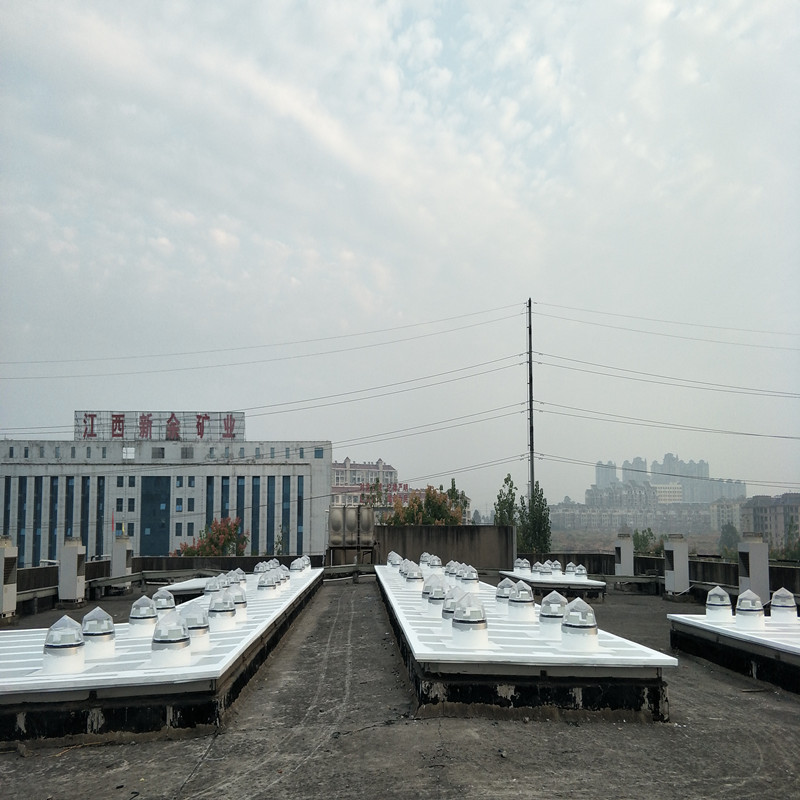

与建筑完美结合 拥有外观设计专利的晶钻型采光罩与超强承重能力的平板型采光罩,充分与各种建筑表面协调映衬,提升建筑品质;独有的卡扣设计,无缝对接、更换便捷,简化了系统的安装程序。

卓越的性能保证 整个系统设计先进、工艺考究,具有多重防水和密封工艺以及防紫外线等性能,独有的热工断桥工艺有效阻止室外热量传输到室内,漫射出来的冷光源不增加室内空调冷负荷,节省了 8%左右的冷耗,同时也降低了易燃易爆场所的危险系数。

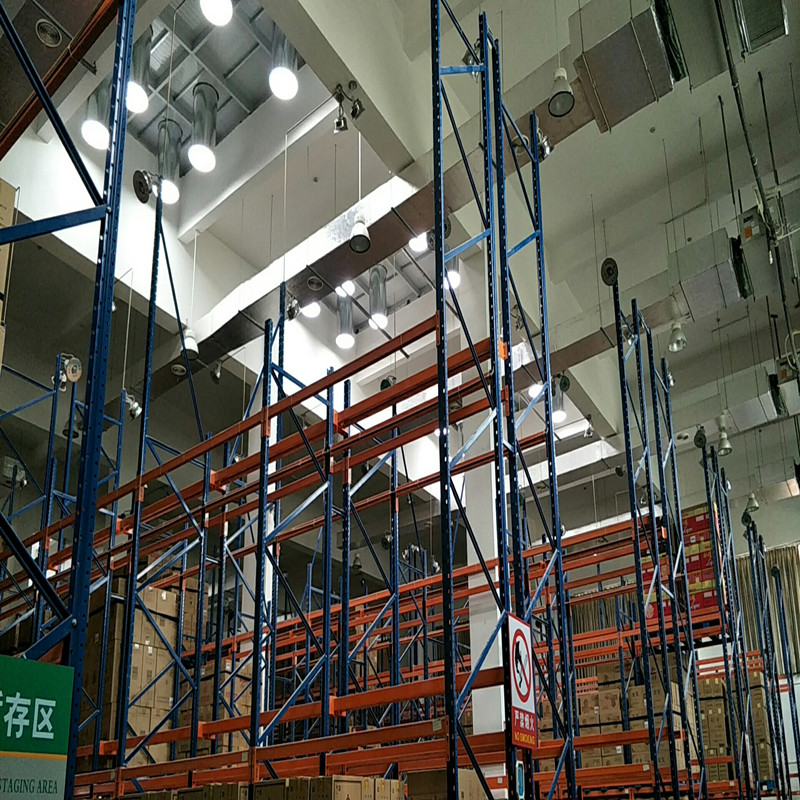

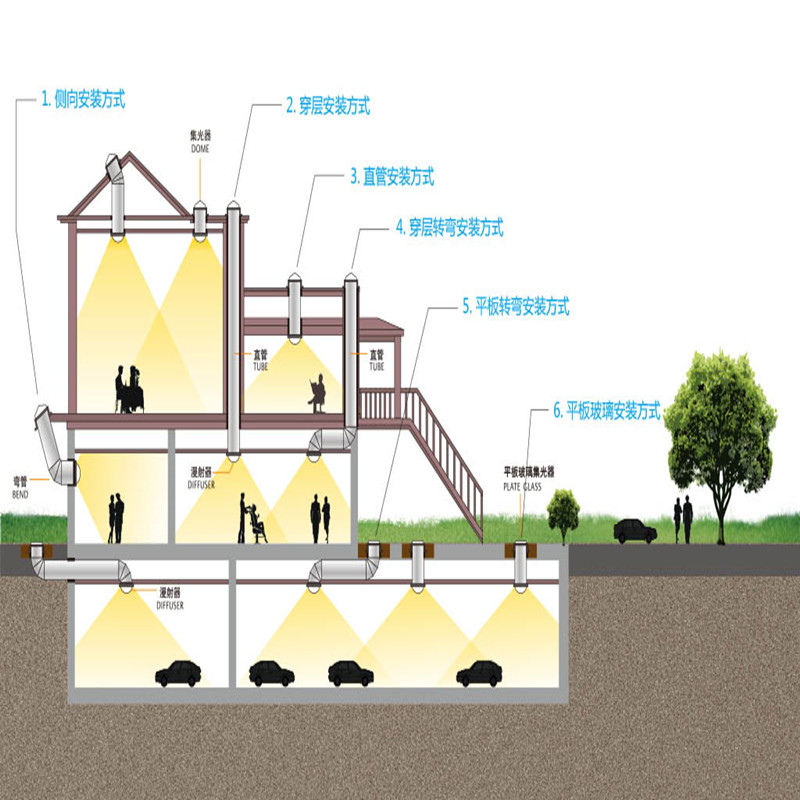

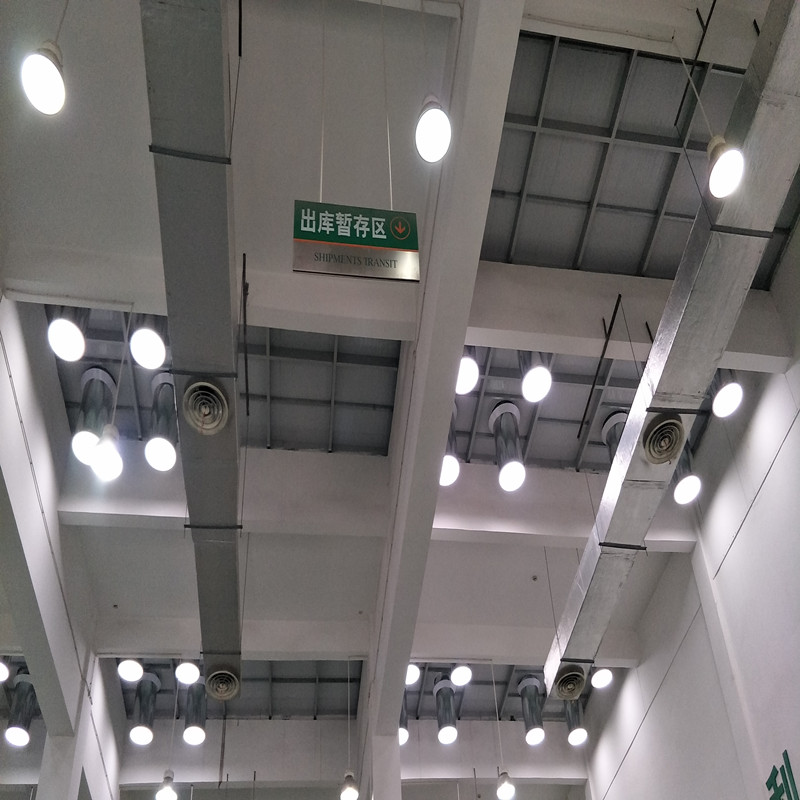

使用范围广泛 90%以上白天需要照明的场所均可使用,灵活多变的传输管道可将自然光惠及建筑阴暗深处,巧妙避开建筑内部障碍。更多的应用于地下车库,车间厂房,运动场馆,车站医院等场所,可以替代电力系统在白天的照明工作。

安全绿色产品 整套系统无需电力,极小的热损失,无电力隐患,各部件均符合环保回收要求,真正的零污染、零排放、零辐射,同时有效的减少电力发电带来的污染,符合国家低碳节能导向和高性能节能产品指标。

产品报告/证书

入库推荐证书

1、《绿色建筑技术和材料选用产品信息库》入库推荐证书【点击查看证书原图】
