一、公司简介

安固士(天津)建筑材料有限公司,2015年成立于天津滨海新区,集成品支架、抗震支架、预埋槽、建筑软件开发、机电安装、装配式机电研发、BIM咨询于一体的综合型国家高新技术企业。公司成立以来,获得国家、行业协会的关注及支持。目前,安固士是中国基本建设优化研究会建设项目咨询委员会副会长、中国房地产业协会理事、总工之家副理事长、中国金属结构协会机电抗震分会副会长单位。安固士已成为中国抗震支架领域的领头羊,将持续领跑抗震支架的研发和销售,并积极参与国际市场竞争,将中国品牌走向世界推向新的高度。

二、公司优势

研发为市场竞争利器。安固士在科技研发上投入了大量的资金人力。安固士自2017年下半年起,开发的支吊架BIM自动设计软件,填补了行业空白,解决了工程行业支吊架特别是抗震支吊架BIM设计痛点,助力智慧城市,智慧建筑发展。至今,安固士已授权的发明专利、实用新型专利、外观专利、工法专利20多项,软件开发著作权三项,安固士专利转化率在行业中罕见地达到100%u0次获得滨海新区政策奖励!在中国市场上,特别是专利风管抗震支吊架、专利保温管道抗震支吊架、专利风机抗震支吊架、专利密集型管线抗震支吊架、专利SR系统成品支吊架解决方案,均位行业绝对领先地位。2020年安固士宛如一只展翅腾飞的大鹏,沉稳而坚定的伸展着自己的羽翼,盘桓于国家级新区滨海新区上空。

三、产品及亮点

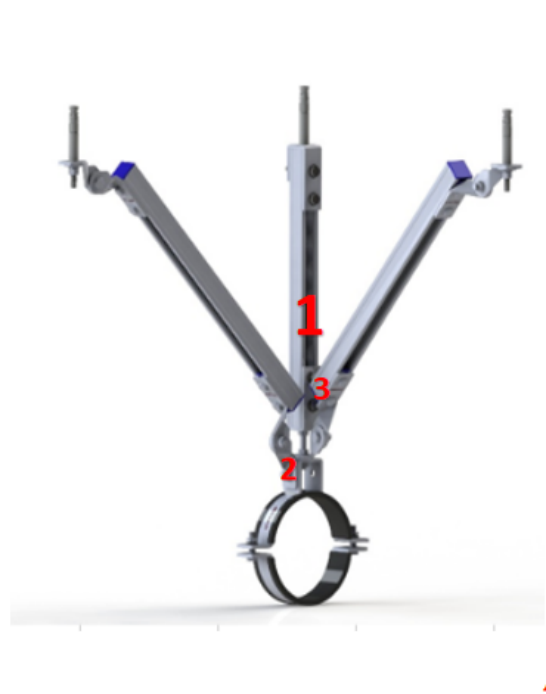

1.单管支撑

注:GB/T50981第8.3.4条规定:抗震支吊架的斜撑与吊架的距离不得大于0.1m(即10厘米或者10公分)

1.抗震支架立杆的抗力作用,对吊杆产生垂直向下或向上的拉力或压力,压力作用下吊杆失稳,采用加劲措施,增加刚度。

2.不采用丝杆,仅在与管夹相连部分采用8.8级长螺栓连接,方便安装。

3.安固士立杆采用专利U型件与U型槽钢采用长螺栓穿透式连接,增加承重安全。

侧向支撑

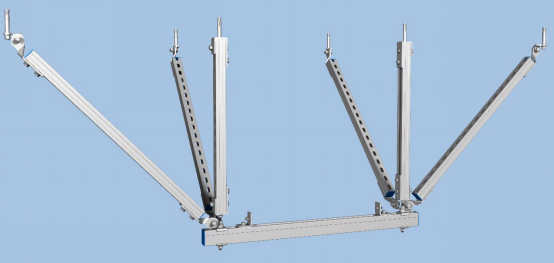

双向支撑

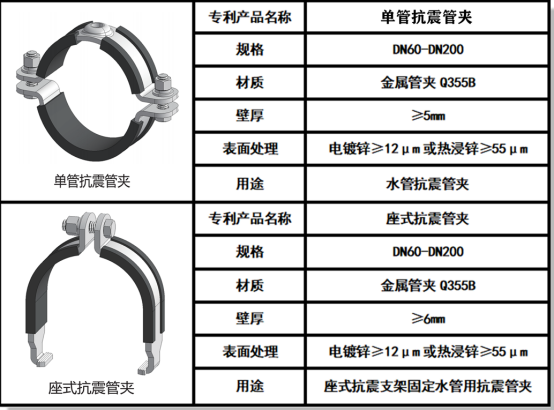

2.抗震管夹

保温管夹

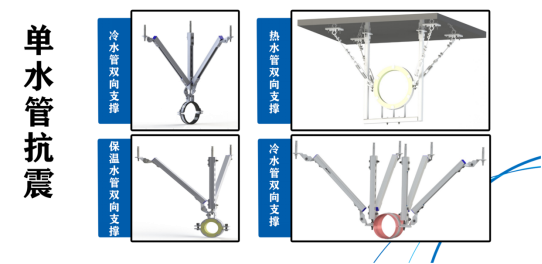

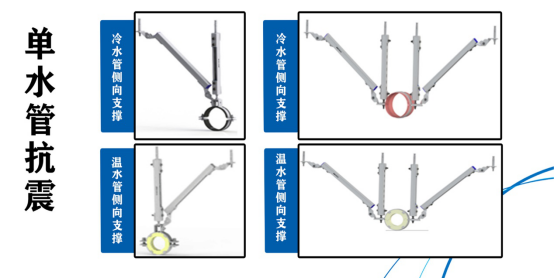

单水管抗震支架,管夹厚度6mm,保温层采用300K高密度聚氨酯,管夹与保温层带有限位,防止保温层地震脱落

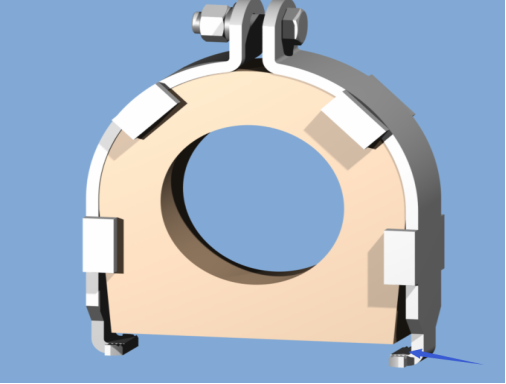

密集型保温水管质量控制-----安固士座式抗震管夹

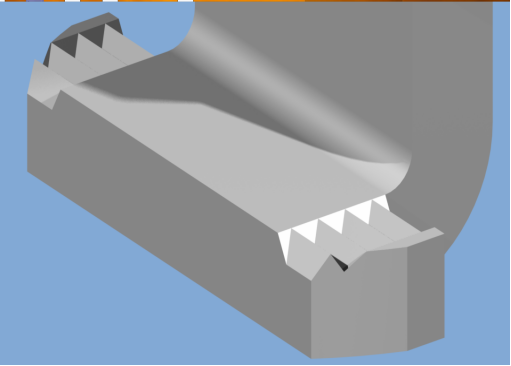

专利管夹,厚度为6mm,通过顶端螺丝锁紧,管夹正反面均设置有限位片,管夹下端带齿牙,与槽钢咬合,防止机电管线滑移。

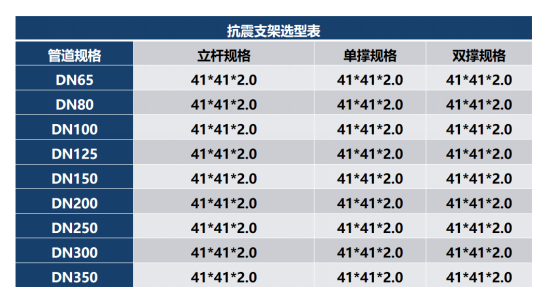

抗震支架水管选型

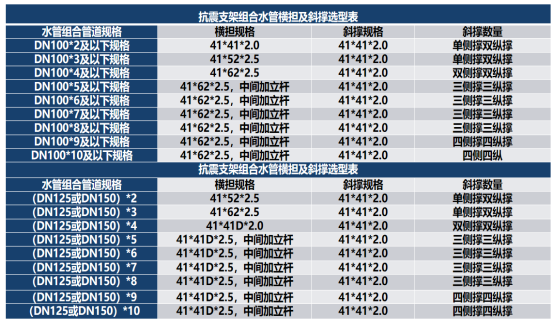

组合水管选型

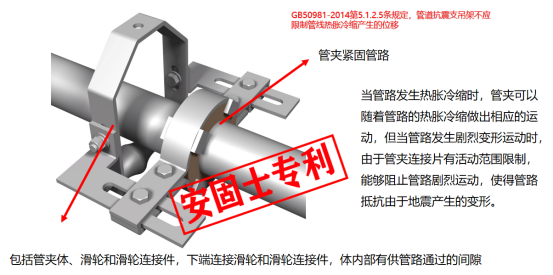

抗震支架组件差异化核心竞争力-热胀冷缩产品

3.桥架抗震

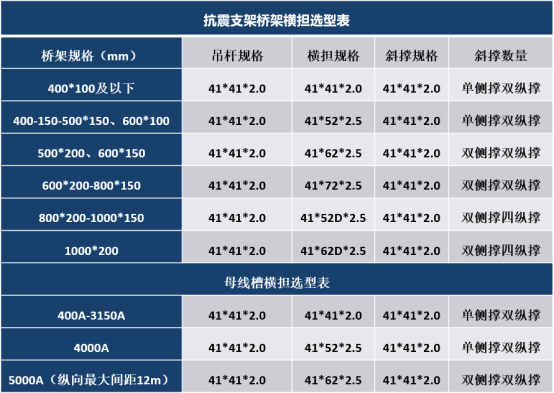

桥架选型

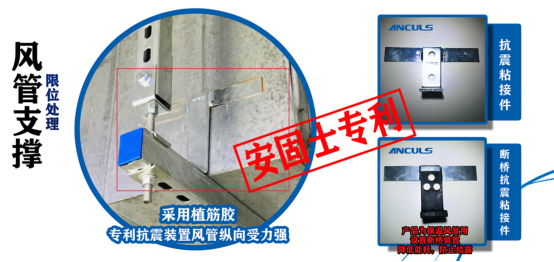

4.风管支撑

风管抗震粘贴件

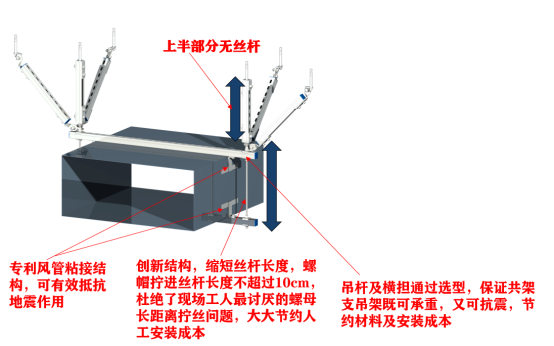

风管抗震支吊架

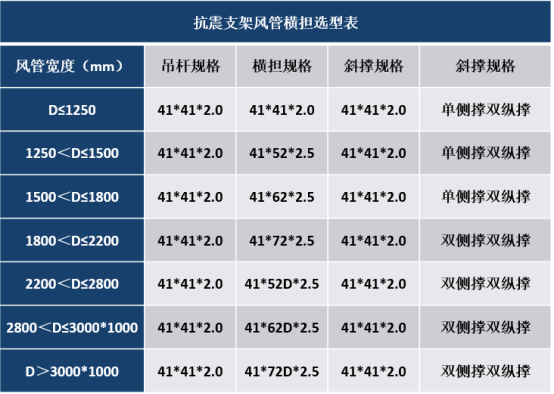

风管横担选型

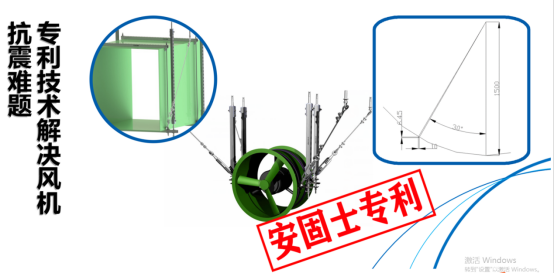

5.风机抗震

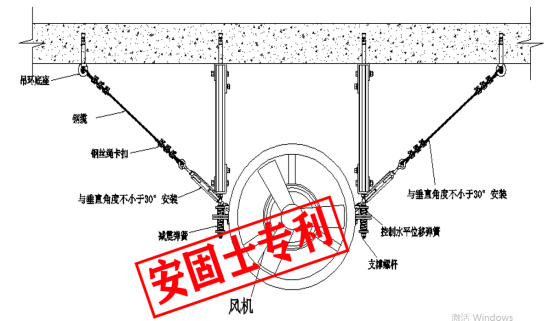

根据GB50981-2014 《 建筑机电工程抗震设计规范中》第5.1.6条规定:运行时产生震动的风机,应设防震基础,且应在基础四周设限位器固定。限位器应经计算确定,与其连接的管道应采用柔性连接

《建筑机电设备抗震支吊架通用技术条件》CJ/T 476组件荷载性能试验,由中国工程建设标准认定的实验室,满足A.1要求的位移量不超50mm,FM1950也明确测试位移不超过50mm

风机抗震必须柔性连接,达到降噪效果,四周限位必须经过精确计算,保证风机相对结构空间位移小于50mm

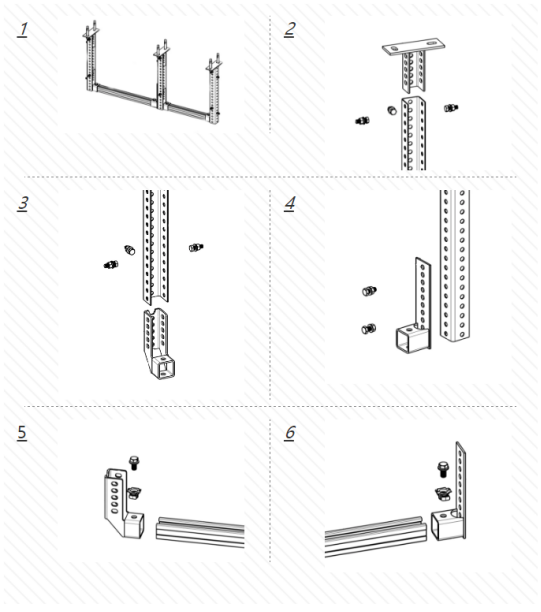

6.SR装配式支吊系统

为了避免由于安装工人的工作失误,零配件安装不合理等不安全因素而导致的支吊架管线失效,避免人员伤亡或造成财产损失,同时为了提高安装速度,降本增效,提高支吊架整体性能,市场急需一种安全的支吊架系统,将支吊架的安全隐患消除在萌芽状态,也消除在设计安装过程中对连接件使用的随意性,能够达到质量可控,经济安全的目的。

亮点一:安固士SR系列装配式支吊架系统,立杆槽钢与横担连接的角形连接件,配件的独特设计与立杆至少有三个孔采用8.8级螺栓穿透式安装,整体受力稳定性好,SR系列装配式支吊架系统简易式安装,速度快,工人均会按图安装,技术交底简单易行,勿需技术人员全程跟踪指导,安装速度是一般成品支吊架安装速度的3倍以上,达到降本增效的目的,并能有效的缩短施工周期!

亮点二:横担依旧采用传统C型钢,方便机电管线管夹安装固定。

亮点三:横担与立杆最小垂直调节间距达到5mm,使管线的调节范围更广,有利于有坡度管线的调整控制及综合管线各层间距离的调整。

亮点四:创新的角形连接件,与横担采用承插式连接,各种型号横担槽钢对应专用承插口,槽钢横担底部不需要再设置支撑,横担与立杆持平,节省净高空间,整体视觉更美观,同时避免安装工人不严格按照设计选型施工(每个角形连接件承插口对应唯一的槽钢型号,横担槽钢规格大了或小了均不能安装),做到安装标准质量可控。

亮点五:针对走廊等重要区域,管线较多,安装空间有限,一般考虑综合支吊架,SR系统有效解决了抗震支吊架与承重支吊架一体化设计,抗震斜撑可连接于立杆,降低了对管线空间的要求,通过螺栓连接,连接件处抗拉抗剪均能满足抗震和承重的需求,可有效减少承重支架的使用,特别适用于裸装修等工程,使整个机电管线的排布更加美观。

亮点六:立杆槽钢力学性能优于C型钢,角形连接件优于一般的包角或L型连接件,侧向刚度大,更适用于需要考虑水平推力的管道系统及综合支吊架。

亮点七:支吊架均依据材料力学和结构力学理论,借助有限元仿真技术进行了强度和刚度计算,并通过大量实验数据进行对比分析,在确保安全前提下达到了最优化配置。

亮点八:易懂、易配、易装:对零部件进行合理分类,提供了简易可行的安装操作视频指南,降低对安装人员的技术要求,方便指导施工安装。

四、不合格的抗震管夹

水管抗震支架质量控制---不合格的抗震支架

市场常用保温抗震支架,采用承重管夹,管夹厚度不超过3mm,保温层采用160K密度聚氨酯,管夹与保温层没有限位,360°方向均依靠很小的摩擦力,达不到抗震要求!

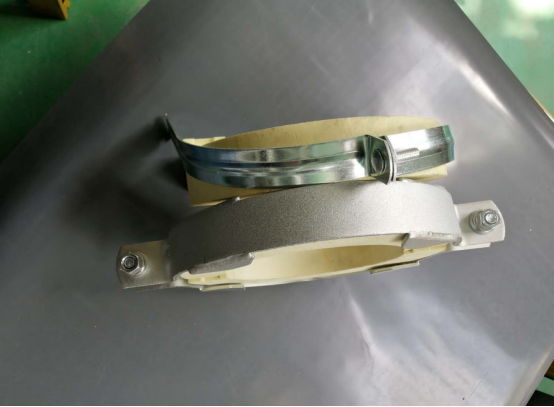

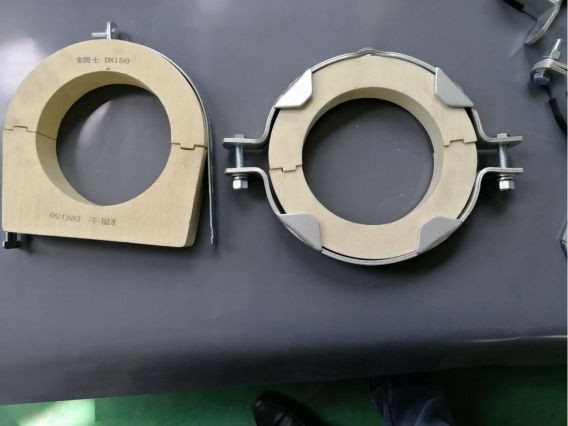

同规格保温抗震管夹实物比较

平视图安固士符合标准的保温抗震管夹重量是其他品牌不符合标准的4倍以上,加工工艺更复杂

俯视图:安固士符合标准的保温抗震管夹宽度是其他品牌不符合标准的2倍,加工工艺更复杂,成本相差4倍以上

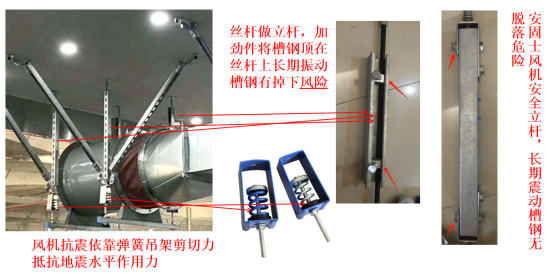

不规范的风机抗震支架

五、市场成品支吊架事故主要问题

问题一、槽钢锁扣与槽钢齿牙咬合滑脱导致的事故,事故原因有可

能槽钢齿牙问题,也有可能槽钢锁扣硬度问题,也有可能安装螺栓

没有拧紧的问题,还可能支架设计对产品力抗滑移力学性能不了解,

导致选型偏小(左下图事故锁扣与槽钢滑脱),所以现在成品支吊

架厂家立杆与横担连接一般用长螺栓穿透设计(右下图)。

问题二、水管设计没有考虑水平推力,零件选型没有设计包角限位,

导致支架通水冲垮(水管应设计下图角件,限制水平推力)

2019年成都某管廊支吊架坍塌事故,横担选型没有问题,角件安装横担上面,下面没有设计安装角支撑件,导致所有重力集中在槽钢6mm高的卷边上,导致槽钢卷边撕裂支吊架坍塌。

抗震支吊架承重抗震共架优化设计---节约25%u0承重支架

抗震支架组件差异化核心竞争力-自主软件

安固士支吊架设计软件优势:

1、在BIM平台设计抗震支架,将二维变三维,设计速度快,直观;

2、自动按照国家规范布点功能,规范抗震支架数量;

3、抗震支架自动选型的功能,规范了抗震支架零件材质、性能、选型;

4、每套抗震支架形式及明细料单,规范了抗震支架现场安装不规范问题,减少人为失误。

联系我们

安固士总经理助理韩东:17622835999
