5.2.11可调节遮阳设施

5.2.11 可调节遮阳设施

5.2.11 评分项

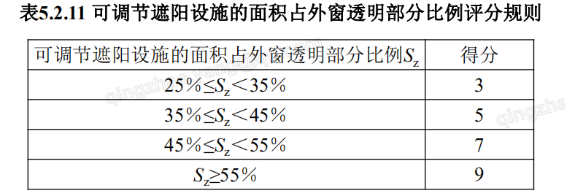

5.2.11 设置可调节遮阳设施，改善室内热舒适，评价总分值为9分，根据可调节遮阳设施的面积占外窗透明部分的比例按表5.2.11的规则评分

【条文说明扩展】

本条所述的可调节遮阳设施包括活动外遮阳设施（含电致变色玻璃）、中置可调遮阳设施（中空玻璃夹层可调内遮阳）、固定外遮阳（含建筑自遮阳）加内部高反射率（全波段太阳辐射反射率大于0.50）可调节遮阳设施、可调内遮阳设施等。

《公共建筑节能设计标准》gb 50189-2015规定：

3.2.5 夏热冬暖、夏热冬冷、温和地区的建筑各朝向外窗（包括透光幕墙） 均应采取遮阳措施；寒冷地区的建筑宜采取遮阳措施。当设置外遮阳时应符合下类规定：

1.东西向宜设置活动外遮阳，南向宜设置水平外遮阳；

2.建筑外遮阳装置应兼顾通风及冬季日照。

《严寒和寒冷地区居住建筑节能设计标准》jgj 26-2018 规定：

4.2.4 寒冷b区建筑的南向外窗（包括阳台的透明部分）宜设置水平遮阳。东、 西向的外窗宜设置活动遮阳。

《夏热冬冷地区居住建筑节能设计标准》jgj 134-2010 规定：

4.0.7东偏北30?至东偏南60?、西偏北30?至西偏南60?范围内的外窗应设置挡板式遮阳或可以遮住窗户正面的活动外遮阳，南向的外窗宜设置水平遮阳或可以遮住窗户正面的活动外遮阳。各朝向的窗户，当设置了可以完全遮住正面的活动外遮阳时，应认为满足本标准表4.0.5-2对外窗的要求。

《夏热冬暖地区居住建筑节能设计标准》jgj 75-2012 规定：

4.0.10居住建筑的东、西外窗必须采取建筑外遮阳措施，建筑外遮阳系数sd不应大于0.8o

《温和地区居住建筑节能设计标准》jgj 475-2019 规定：

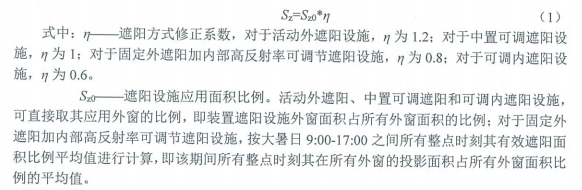

本条提出了依据各类遮阳方式修正系数不同来进行评价的计算方法。遮阳设施的面积占外窗透明部分比例sz按下式计算：

注意：对于按照大暑日9： 00-17： 00之间整点时刻没有阳光直射的透明围护结构，不计入计算。

【具体评价方式】

本条适用于各类民用建筑的预评价、评价。严寒地区、全年空调度日数 （cdd26）值小于10?c-d的寒冷及温和地区的建筑，本条可直接得分。

预评价查阅建筑专业设计说明、门窗表、立面图，遮阳装置图纸（遮阳系统详细的控制安装节点图、遮阳系统的平、立面图）等设计文件，遮阳产品说明书， 可调节遮阳设施的面积占外窗透明部分比例计算书（应包含可调节遮阳形式说明、 控制措施、可调遮阳覆盖率计算过程及结论，并且应对建筑透明围护结构总面积， 有太阳直射部分的面积、以及釆取可调节遮阳措施的面积进行分项统计）。

评价查阅预评价方式涉及的竣工文件，还查阅遮阳装置产品说明书、招标文 件、采购合同，可调节遮阳设施的面积占外窗透明部分比例计算书。

【条文学习视频】

【条文解读】

该条文在14年版第8.2.8条基础上发展而来。新变化：住宅与公建按统一标准计分。

技术要点：

可调节遮阳设施包括：

1、活动外遮阳设施（含电致变色玻璃）

2、中置可调遮阳设施（中空玻璃夹层可调内遮阳）

3、固定外遮阳（含建筑自遮阳）加内部高反射率（全波段太阳辐射反射率大于 0.50）可调节遮阳设施

4、可调内遮阳设施等

遮阳设施的面积占外窗透明部 分比例sz计算：sz=sz0*η

式中：η——遮阳方式修正系数

sz0——遮阳设施应用面积比

η取值：

遮阳方式

η值

活动外遮阳设施

1.2

中置可调遮阳设施

1

固定外遮阳加内部高反射率可调节遮阳设施

0.8

可调内遮阳设施

0.6

sz0取值：

活动外遮阳、中置可调遮阳和可调内遮阳设施，可直接取其应用外窗的比例，即装置遮阳设施外窗面积占所有外窗面积的比例；

对于固定外遮阳加内部高反射率可调节遮阳设施， 按大暑日9:00-17:00之间所有整点时刻其有效遮阳面积比例平均值进行计算，即该期间所有整点时刻其在所有外窗的投影面积占所有外窗面积比例的平均值。

注意：对于按照大暑日9：00-17：00之间整点时刻没有阳光直射的透明围护结构，不计入计算。

条文评价：

直接得分情况：严寒地区、全年空调度日数（cdd26） 值小于10℃?d的寒冷及温和地区的建筑。

建议提交材料及技术要求

专业分类材料名称技术要求评价阶段建筑类型建筑设计建筑设计说明应包含可调节遮阳设施的型、位置及朝向说明预评价/评价居建/公建建筑立面图应体现可调节遮阳设施的类型、位置及朝向预评价/评价居建/公建其他材料遮阳装置图纸应体现可调节遮阳设施的类型预评价/评价居建/公建遮阳产品说明书应体现可调节遮阳设施的类型、最大遮阳面积预评价/评价居建/公建可调节遮阳设施的面积占外窗透明部分比例计算书应包含可调节遮阳形式说明、控制措施、可调节遮阳覆盖率计算过程及结论，并且应对建筑透明围护结构总面积，有太阳直射部分的面积、以及采取可调节遮阳措施的面积进行分项统计预评价/评价居建/公建门窗表应体现门窗的类型及尺寸预评价/评价居建/公建招标文件预评价/评价居建/公建采购合同运行评价居建/公建

相关技术及产品：电致变色玻璃系统 中空窗内置百叶智能遮阳 活动卷帘遮阳 活动百叶帘遮阳 铝合金机翼遮阳

【相关标准】

5.2.11条空调度日数cdd26查询（附录a）jgj 26-2010 严寒和寒冷地区居住建筑节能设计标准7328kb

【得分策略】

严寒地区、全年空调度日数ccd26值小于10℃?d的寒冷地区及温和地区直接得分。除去这些地区外，由于增量成本大，建议：一二星不做要求，三星最少得3分。
